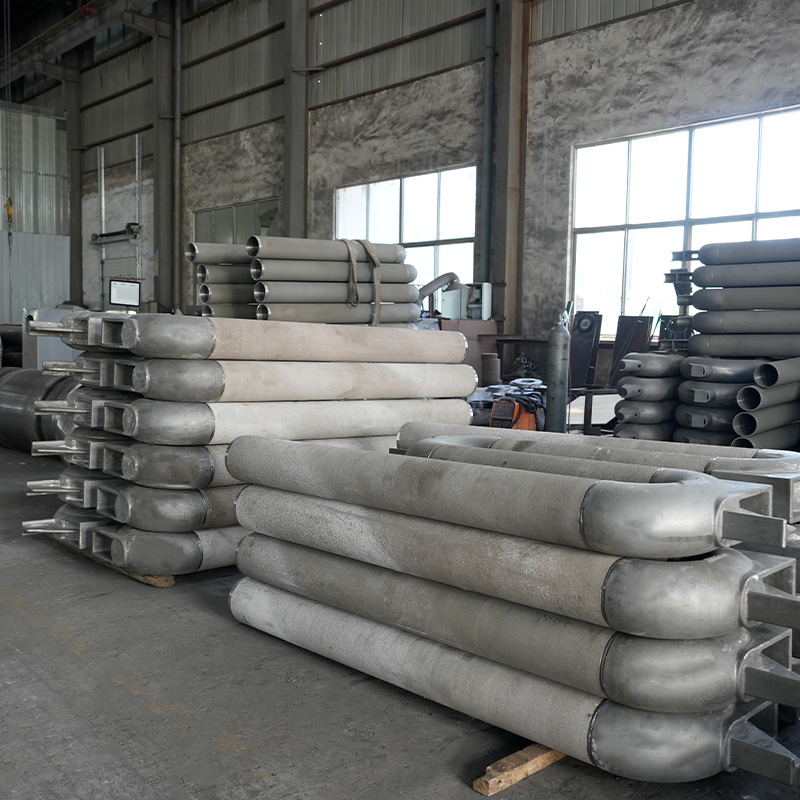

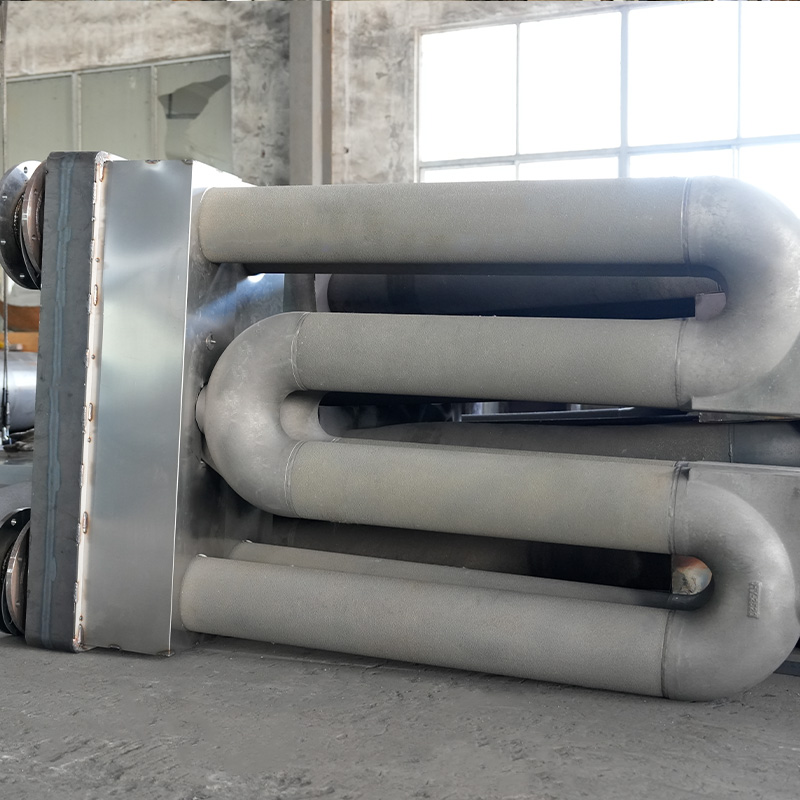

Tubo radiante tipo W

Name: Tubo radiante tipo W
Rating: 5 (99 reviews)

O tubo radiante tipo W é um projeto especializado que garante uma atmosfera controlável dentro do forno. Oferece vantagens como controle conveniente de temperatura, facilidade de instalação e manutenção e vedação confiável. Sem a necessidade de mufla dentro do forno, aumenta o volume da câmara do forno, aumenta a capacidade de produção, melhora a eficiência e produtividade do aquecimento e economiza materiais - tornando-o um parceiro ideal para processamento industrial.

Nossos tubos radiantes são projetados para uso não apenas em equipamentos domésticos de tratamento térmico, mas também como componentes de reposição para sistemas de tratamento térmico importados. Em 1998, esta linha de produtos conquistou a Medalha de Ouro na Exposição Nacional de Tecnologia.
O elemento de aquecimento (núcleo do tubo) dentro do tubo radiante está disponível em diversas configurações: tipo gaiola, tipo tira vertical enrolada e tipo fio de resistência enrolado em espiral. Os materiais dos fios de resistência utilizados são ligas de níquel-cromo (Ni-Cr) e ferro-cromo (Fe-Cr). A carga superficial é normalmente projetada para ≤1 W/cm², com potências nominais de tubo único variando de 3kW a 60kW. A temperatura operacional do elemento de aquecimento varia de 500°C a 1300°C.
O tubo protetor externo é fabricado em três tipos: tubos fundidos centrifugamente, tubos laminados e soldados e tubos sem costura.
Em termos de vida útil:
Fornos de têmpera: ≥1 ano
Fornos de têmpera: ≥3 anos
Tubos radiantes a gás: ≥2 anos
Para materiais de tubo de manga, consulte a tabela abaixo.

Consulta

ANTV：Tubo radiante em forma de U
SEG：Sem produto seguinte

Parâmetros técnicos da liga de aquecimento elétrico

Nota/Desempenho		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆N.º	0Cr27Al₇NO₂	Cr15Não₆o	Cr2₀Ni₆o	Cr20Ni30
Principais componentes químicos%	Cr	12-15	23-26	19-22	21,0-23,0	26,5-27,8	15-18	20-23	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fé	Equilíbrio	Equilíbrio	Equilíbrio	Equilíbrio	Equilíbrio	Equilíbrio		Equilíbrio
	Re	Quantidade Apropriada	Quantidade Apropriada	Quantidade Apropriada	Quantidade Apropriada	Quantidade Apropriada	Quantidade Apropriada	Quantidade Apropriada	Quantidade Apropriada
	Mo					1,8-2,2
	Nb				0.5	0.5
	Ni						58-62	Equilíbrio	28-32
Temperatura máxima de operação dos componentes℃		950	1250	1250	1350	1400	1100	1150	1100
Densidade /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Resistividade Ωmm²/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Coeficiente de temperatura de resistência × 10-51 ℃		15	5	5	5	-1	14	8.5
Ponto de fusão ℃		1450	1500	1500	1500	1520	1390	1400	1390
Resistência à tração MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Alongamento %		>14	>12	>12	>12	>12	>20	>20	>20
Redução de área%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Número de curvas		>5	>5	>5	>5	>5
Dureza		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organização		Férrites (F)	Férrites (F)	Férrites (F)	Férrites (F)	Férrites (F)	Austenítico (A)	Austenítico (A)	Austenítico (A)
Magnetismoooooo		Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Não magnético	Não magnético	Não magnético
Magnetismoooooo		Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Não magnético	Não magnético	Não magnético
