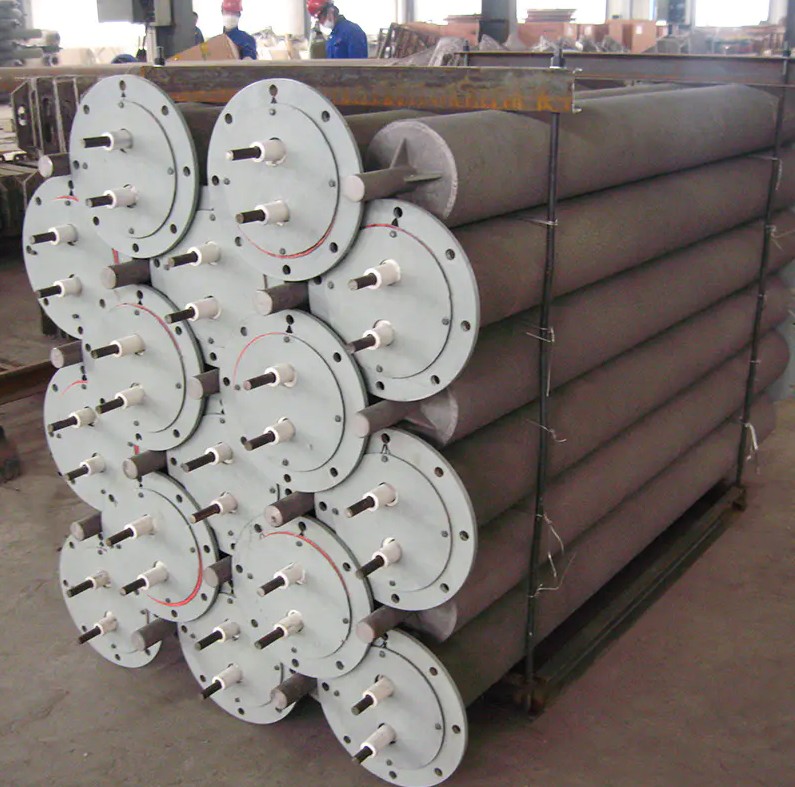

Hum aquecedor de tubo radiante é um sistema de aquecimento infravermelho a gás que produz calor queimando combustível dentro de um tubo de metal fechado e irradiando a energi...
READ MORETubos Radiantes são elementos de aquecimento indireto de alta temperatura comumente usados em fornos industriais e processos de tratamento térmico. Eles consistem em uma fonte de aquecimento (como um queimador de gás ou elemento de aquecimento elétrico) encerrada dentro de um tubo protetor resistente ao calor, que irradia calor para o interior do forno enquanto protege a fonte de aquecimento de atmosferas corrosivas.
Funções principais
Transferência de Calor: Principalmente através de radiação (infravermelho), com um componente convectivo menor, permitindo o aquecimento uniforme das superfícies.
Proteção: O tubo protege a fonte de aquecimento de ambientes corrosivos ou oxidantes, prolongando a vida útil do elemento de aquecimento.
Os tubos radiantes variam principalmente em formato e design, cada um otimizado para aplicações específicas e restrições de espaço.
| Tipo | Forma/Desenho | Superfície típica de transferência de calor | Aplicativos comuns | Prós | Contras |
|---|---|---|---|---|---|
| Direto | Tubo linear e simples | Limitado ao comprimento do tubo | Fornos pequenos, designs simples | Fácil de instalar e manter | Menor eficiência de transferência de calor |
| Tipo U | Curva em forma de U | Maior área de superfície em um espaço compacto | Fornos de correia, espaço limitado | Melhor aproveitamento do espaço do que direto | Mais complexo de fabricar |
| Tipo W | Em forma de W com múltiplas curvas | Grande área de superfície, excelente para zonas de aquecimento grandes ou amplas | Fornos de grandes lotes, aquecimento de placas | Maximiza a distribuição de calor | Maior queda de pressão, instalação complexa |
| Tipo P | Em forma de U com laço | Grande área superficial, frequentemente usada para projetos de recirculação | Processos de alta temperatura que exigem uniformidade | Transferência de calor eficiente | Mais complexo de limpar e manter |
| Tubos Radiantes de Aquecimento Elétrico | Varia (geralmente em linha reta ou em espiral) | Depende do design, geralmente faixa de temperatura mais baixa | Controle de temperatura preciso ou em pequena escala | Controle preciso de temperatura, sem gases de combustão | Limitado a faixas de temperatura mais baixas em comparação com tubos a gás |
O material do tubo é fundamental para o desempenho, especialmente sob altas temperaturas e atmosferas corrosivas. Os materiais são escolhidos com base na resistência à temperatura, resistência à corrosão e resistência mecânica.
| Materiais | Composição | Temperatura máxima típica | Propriedades principais | Aplicações Típicas |
|---|---|---|---|---|
| Ligas Fe-Cr-Al | Ferro, Cromo, Alumínio | Até -1.200°C (2.192°F) | Excelente resistência à oxidação, boa resistência mecânica | Fornos de alta temperatura de uso geral |
| Ligas à Base de Níquel | Alto teor de níquel, cromo, molibdênio | Até -1.300°C (2.372°F) | Resistência superior à corrosão, especialmente em atmosferas redutoras | Ambientes de forno altamente corrosivos ou agressivos |
| Ligas fundidas resistentes ao calor | Várias composições de ligas (muitas vezes proprietárias) | Varia (frequentemente >1.200°C) | Personalizável para processos específicos | Processos industriais especializados |
| Aço Inoxidável (Baixo Carbono) | Ferro, Cromo (18-20%) | Até -1.000°C (1.832°F) | Boa resistência à corrosão, menor custo | Aplicações de temperatura mais baixa |
Ao avaliar tubos radiantes, os compradores devem considerar as seguintes especificações principais:
| Especificação | Faixa Típica | Impacto no desempenho |
|---|---|---|
| Diâmetro Externo (OD) | 50 mm a 1.500 mm (2" a 60") | Determina a área de saída de calor e a compatibilidade de instalação |
| Espessura da Parede | 1 mm a 10 mm (0,04" a 0,4") | Influencia a durabilidade e a eficiência da transferência de calor |
| Temperatura máxima de operação | 800°C a 1.300°C (1.472°F a 2.372°F) | Temperaturas mais altas permitem um aquecimento mais rápido, mas exigem materiais mais robustos |
| Pressão Máxima de Operação | Até 1,5 MPa (150 kg/cm²) | Crítico para tubos alimentados a gás para garantir a segurança sob alta pressão |
| Saída de calor (Q) | 1.000 a 200.000 kW (dependendo do tamanho e tipo) | Diretamente relacionado ao comprimento, diâmetro e temperatura do tubo |
| Eficiência de transferência de calor | 70% a 90% (porção radiante) | Determina quanto calor é efetivamente transferido para a peça de trabalho |
A instalação adequada é crucial para segurança, eficiência e longevidade.
Queimador (para tubos a gás): Gera os gases de combustão que aquecem o tubo.
Refletores: Direcionam a energia radiante para a peça, melhorando a eficiência.
Ventiladores/Sopradores: Frequentemente usados para circular gases de combustão através do tubo e exauri-los com segurança.
Isolamento (por exemplo, tijolos refratários): envolve o tubo para conter o calor e proteger as paredes do forno.
Permitir a expansão térmica: Use conexões flexíveis ou juntas de expansão para acomodar o crescimento induzido pela temperatura.
Garanta a folga adequada: Mantenha as distâncias recomendadas de outros componentes do forno para evitar superaquecimento.
Conexões de vedação: Todas as juntas devem ser estanques ao gás para tubos alimentados a gás para evitar vazamentos e garantir a segurança.
Use montagem apropriada: Prenda o tubo usando suportes ou suportes que possam suportar o peso e o estresse térmico.
Inspeção Visual: Procure rachaduras, corrosão ou deformação na superfície do tubo.
Teste de pressão: Para tubos alimentados a gás, teste regularmente quanto a vazamentos usando manômetros.
Monitoramento de temperatura: Use termopares para garantir que o tubo não exceda sua temperatura nominal.
| Problema | Causa potencial | Solução |
|---|---|---|
| Produção de calor reduzida | Incrustação ou oxidação da superfície do tubo | Limpe a superfície do tubo; substitua se estiver gravemente corroído |
| Vazamentos de gás | Selos danificados ou rachaduras no tubo | Realizar testes de pressão; substituir seções danificadas |
| Aquecimento irregular | Alinhamento incorreto do tubo ou refletores insuficientes | Realinhe o tubo; instalar ou ajustar refletores para radiação uniforme |
Ao comprar um tubo radiante, considere os seguintes critérios para garantir a seleção do produto certo para sua aplicação:
Requisitos de aplicação: Defina o processo (por exemplo, recozimento, cementação, secagem) e a faixa de temperatura necessária.
Tamanho e layout do forno: Escolha um tipo de tubo (reto, U, W, etc.) que se ajuste às restrições físicas do seu forno.
Compatibilidade com a atmosfera: Certifique-se de que o material do tubo possa suportar a atmosfera do forno (oxidante, redutora, neutra).
Fonte de energia: Decida entre gás (temperaturas mais altas, menores custos operacionais) ou elétrica (controle preciso, sem gases de combustão) com base na disponibilidade e no custo.
Conformidade regulatória: Verifique se o tubo e os queimadores associados atendem aos padrões locais de segurança e emissão (por exemplo, limites de NOx para queimadores de gás).
Os designs modernos de tubos radiantes incorporam recursos sofisticados para melhorar o desempenho, reduzir o consumo de energia e melhorar a durabilidade. As seguintes inovações são predominantes na indústria:
Conceito: Os queimadores regenerativos pré-aquecem o ar de combustão utilizando os gases de exaustão do próprio forno, resultando em uma temperatura de chama mais elevada. No entanto, isto pode causar aquecimento excessivo das paredes do tubo.
Inovação: Introdução de uma proteção gasosa – um fluxo de gases inertes ou resfriados (geralmente uma parte dos produtos de combustão) que flui adjacente à parede do tubo. Esta blindagem protege o tubo da parte mais quente da chama, distribuindo o calor de maneira mais uniforme e evitando o superaquecimento localizado.
Benefício: Permite o uso de paredes mais finas mantendo a vida útil do tubo e reduz a formação de óxidos de nitrogênio (NOx) moderando as temperaturas da chama.
Conceito: Os tubos soldados tradicionais podem apresentar propriedades assimétricas devido à direção da solda.
Inovação: A soldagem em espiral cria um tubo simétrico onde as propriedades são uniformes em toda a circunferência. Este design também minimiza a distorção durante o aquecimento.
Benefício: Melhora a estabilidade mecânica e a uniformidade da transferência de calor, especialmente importante para processos de tratamento térmico de alta precisão.
Conceito: Para maximizar a eficiência radiante, os tubos podem ser dispostos em configurações que refletem e concentram o calor.
Implementação:
Tubos tipo W: apresentam múltiplas curvas que aumentam a área de superfície em um espaço compacto, ideal para grandes zonas de aquecimento.
Refletores: Superfícies refletivas estrategicamente posicionadas (geralmente feitas de ligas de alta temperatura) direcionam a radiação para a peça de trabalho, reduzindo a perda de calor para as paredes do forno.
Feixes de vários tubos: Em fornos de alta capacidade, vários tubos são agrupados em coletores compartilhados, equilibrando o fluxo e a temperatura em uma ampla área.
Materiais: Ligas avançadas (por exemplo, Kanthal, Fe-Cr-Al) com paredes finas (até 3/8") fornecem resistência superior à oxidação enquanto reduzem a massa térmica.
Benefício: Tempos de aquecimento mais rápidos do forno e consumo de energia reduzido, pois menos material precisa ser aquecido antes de atingir a temperatura desejada.
Os compradores geralmente avaliam os tubos radiantes em comparação com outros métodos de aquecimento de fornos. Abaixo está uma visão comparativa:
| Parâmetro | Tubos Radiantes | Queimadores de queima direta | Aquecedores de resistência elétrica |
|---|---|---|---|
| Eficiência de transferência de calor | Alto (foco radiante) | Moderado (mistura de convecção e radiação) | Alto (aquecimento elétrico direto) |
| Compatibilidade com atmosfera | Excelente (isolado dos gases de combustão) | Ruim (contato direto com gases) | Excelente (sem gases de combustão) |
| Faixa de temperatura | Até 1300°C (2600°F) | Semelhante, mas a exposição à chama pode limitar a vida útil do tubo | Normalmente mais baixo; limitado por materiais de eletrodo |
| Flexibilidade da fonte de energia | Gás, petróleo, gás natural | Principalmente gás/petróleo | Somente eletricidade |
| Complexidade de instalação | Moderado (requer autorização, linhas de gás) | Simples (chama direta) | Simples (fiação elétrica) |
| Frequência de manutenção | Baixo a moderado (depende do material) | Alto (limpeza do queimador, ajustes de chama) | Baixo (sem peças móveis) |
| Casos de uso típicos | Tratamento térmico de alta pureza, fornos de tira contínua | Aquecimento simples em lote, aplicações de baixo custo | Controle de temperatura preciso e em pequena escala |
Desafio: Manter uma temperatura uniforme em uma tira de aço em movimento e ao mesmo tempo preservar uma atmosfera limpa.
Solução: Implementação de Tubos Radiantes Tipo U com queimadores regenerativos e blindagem gasosa. A geometria do tubo permitiu um design compacto que se ajustava à altura limitada do forno, enquanto a blindagem protegia o tubo de picos de chamas, prolongando sua vida útil.
Resultado: Conseguiu uma redução de 15% no consumo de combustível e um aumento de 20% na vida útil do tubo devido à blindagem protetora e ao material de liga de alta qualidade.
Desafio: Alcançar temperaturas acima de 1200°C para recozimento de ligas sem comprometer a integridade do tubo.
Solução: Utilização de Tubos Radiantes de Liga à Base de Níquel com design de parede fina e soldagem em espiral. A liga de alta temperatura resistiu à oxidação e a parede fina reduziu a inércia térmica, permitindo um rápido aumento da temperatura.
Resultado: Redução do tempo de aquecimento em 30% e eliminação de incidentes de rachaduras em tubos durante um período operacional de 3 anos.
| Sintoma | Causa potencial | Verificação de diagnóstico | Ação recomendada |
|---|---|---|---|
| Distribuição desigual de temperatura | Blindagem reflexiva inadequada ou desalinhamento do tubo | Termografia infravermelha no interior do forno | Realinhe o tubo, instale refletores adicionais, verifique as distâncias de folga |
| Degradação Rápida do Tubo | Impacto excessivo de chamas, má escolha de material | Inspecione a parede do tubo em busca de pontos quentes, verifique a pressão do queimador | Instale uma proteção gasosa, mude para uma liga de grau superior, ajuste a pressão do queimador |
| Alto consumo de combustível | Operação ineficiente do queimador, isolamento deficiente | Monitore a temperatura dos gases de escape, inspecione o isolamento do forno | Ajuste o queimador para uma relação ar-combustível ideal, adicione isolamento externo às carcaças |
| Ruído ou vibração | Fluxo de gás turbulento, montagem solta | Ouça a ressonância, verifique os parafusos de montagem | Fixe os suportes de montagem, ajuste as taxas de fluxo de gás para reduzir a turbulência |
Ao especificar ou adquirir tubos radiantes, garanta o cumprimento dos seguintes padrões para garantir qualidade, segurança e interoperabilidade:
| Padrão | Escopo | Relevância para tubos radiantes |
|---|---|---|
| HG/T 2601 | Padrão nacional chinês para equipamentos de tratamento térmico | Specifies dimensions, material grades, and testing methods for furnace components, including radiant tubes |
| ASTM A608 / ASME SA-608 | Standard Specification for Nickel-Chromium-Iron Alloy Tubes | Governs the chemical composition and mechanical properties of nickel-based alloy tubes used in high-temperature furnaces |
| DIN 10295 | German standard for steel tubes for pressure purposes | Relevant for pressure-rated gas-fired radiant tubes, ensuring they can safely contain combustion gases |
| JIS G5122 | Japanese Industrial Standard for stainless steel tubes | Applies to stainless steel radiant tubes, detailing acceptable corrosion resistance and heat treatment processes |
| ISO 9001 | Quality Management Systems | Ensures the manufacturer follows consistent quality control processes, critical for high-reliability applications |
Before finalizing a purchase, use this checklist to ensure all critical factors are addressed:
Target temperature range (°C/°F)
Required heat flux (kW/m²)
Furnace atmosphere (oxidizing, neutral, reducing)
Choose between Straight, U-Type, W-Type, or P-Type based on furnace space and heating zone uniformity.
Determine if standard stainless steel suffices or if a high-nickel alloy is needed for corrosive environments.
Confirm outer diameter, wall thickness, and minimum clearance (typically ≥ 75 mm from walls) to accommodate thermal expansion.
Ensure the tube's inlet design matches the intended burner (regenerative vs. direct fire) and that gas pressure specifications are met.
Obtain material certificates, heat treatment logs, and compliance certificates (ASTM, DIN, ISO).
Verify that the supplier provides installation guidelines and that spare parts are readily available for the selected tube type.
When sourcing radiant tubes, a systematic evaluation ensures reliability, compliance, and value for money:
| Evaluation Criterion | What to Verify | Typical Evidence |
|---|---|---|
| Material Certification | Request material test reports (e.g., ASTM A608 for nickel alloys) confirming chemical composition and mechanical properties. | Certificates of compliance, batch test reports. |
| Manufacturing Process | Verify that the supplier uses spiral welding for uniform wall properties and conducts post‑weld heat treatment to relieve stresses. | Process flow diagrams, QA inspection records. |
| Dimensional Tolerance | Ensure the tube meets specified outer diameter (OD), wall thickness, and straightness tolerances (often ±0.1 mm for high‑precision applications). | Dimensional inspection certificates, CMM data. |
| Installation Accessories | Confirm inclusion of flange gaskets, U‑clips, and reflector end caps compatible with your furnace design. | Parts list, accessory catalog. |
| After‑Sales Support | Assess the availability of technical support, spare parts inventory, and warranty terms (typically 12‑24 months for high‑temperature alloys). | Service level agreements, warranty documentation. |
| Compliance and Standards | Check adherence to relevant standards (e.g., HG/T 2601 for Chinese heat‑treatment equipment, ISO 9001 for quality management). | Certification copies, audit reports. |
Proper installation is critical for performance, longevity, and safety. Follow these guidelines:
Wall/Floor Distance: Maintain a minimum clearance of 1.2 × tube diameter (d) from furnace walls and floors for temperatures above 600 °C, and ≥ 100 mm for lower temperatures with high air flow.
Tube Spacing: Center‑to‑center spacing should be ≥ 2.5 × d to avoid radiative interference and ensure uniform heating.
Support Hangers: Position tube hangers no more than 4 in (10 cm) from the burner unit, and use S‑hooks for secure suspension.
Torque Specifications: Apply uniform torque to flange bolts (typically 15‑20 Nm) to avoid uneven compression that could lead to leaks.
Seal Integrity: Use high‑temperature silicone or graphite gaskets. Verify that the flame observation window faces down to prevent direct flame impact on the tube's entry point.
Shock Sensor Inspection: Ensure shock sensors on packaging are intact upon receipt, indicating the tube has not been damaged during transport.
Thermal Imaging: Conduct an infrared scan after initial heat‑up to identify hot spots or uneven radiation patterns.
Pressure Relief: Install pressure relief valves on the gas line to protect against over‑pressurization.
Ventilation: Ensure adequate ventilation for combustion gases, especially when using low‑NOx burners that may produce higher levels of CO if not properly adjusted.
A proactive maintenance strategy extends tube life and minimizes unexpected downtime:
| Maintenance Activity | Frequency | Key Indicators |
|---|---|---|
| Visual Inspection | Monthly (visual), Quarterly (detailed) | Check for discoloration, cracking, or deformation of the tube surface. |
| Flange Seal Replacement | Every 1‑2 years (or per OEM recommendation) | Look for gasket hardening, cracking, or gas leaks at the flange. |
| Reflector Alignment Check | Quarterly | Verify that reflector overlaps remain within tolerance (± 2 mm) and adjust if sagging occurs. |
| Gas Flow Calibration | Annually | Ensure burner pressure and air‑fuel ratio remain within design specifications to avoid flame impingement. |
| End‑of‑Life Assessment | Every 5 years (or after major thermal cycles) | Conduct a non‑destructive test (e.g., ultrasonic thickness measurement) to assess wall thinning |
End‑of‑Life Options:
Refurbishment: Some high‑nickel tubes can be re‑coated with protective layers (e.g., Al₂O₃) to extend service life.
Re‑Casting: For alloy tubes, consider sending the material to a foundry for re‑melting and casting into new tubes, which can be more sustainable than purchasing new stock.
Even with careful design, operational issues can arise. This section provides a systematic approach to diagnosing common problems, using both empirical observations and quantitative analysis.
| Sintoma | Likely Causes | Diagnostic Steps | Corrective Actions |
|---|---|---|---|
| Uneven temperature distribution | 1. Misaligned reflectors 2. Tube sagging 3. Inconsistent gas flow | 1. Perform infrared scan across the tube surface 2. Measure tube centerline deviation with a laser level 3. Check gas manifold pressure uniformity | 1. Realign reflectors (maintain 9‑in overlap) 2. Adjust tube hangers or replace with a thicker‑wall tube 3. Balance manifold or replace clogged orifices |
| Excessive NOx emissions | 1. High flame temperature 2. Inadequate excess air 3. Burner wear | 1. Measure flame temperature with a pyrometer 2. Perform exhaust gas analysis 3. Inspect burner for tip erosion | 1. Reduce peak flame temperature (e.g., lower excess air) 2. Adjust air‑fuel ratio for optimal stoichiometry 3. Replace or rebuild burner |
| Flame impingement on tube entry | 1. Incorrect flame angle 2. Tube entrance too close to burner 3. Damaged flame front | 1. Visually inspect flame entry point 2. Measure distance from burner to tube (maintain ≥ 4 in) 3. Check for blockage in fuel line | 1. Adjust burner position or angle 2. Increase spacing or add a flame diffuser 3. Clear blockage, replace damaged components |
| Rapid tube degradation (corrosion/cracking) | 1. Incompatible alloy for atmosphere 2. Thermal shock cycles 3. Contaminated fuel | 1. Conduct metallurgical analysis of failed section 2. Review temperature ramp rates 3. Test fuel composition for sulfur/halides | 1. Switch to a more resistant alloy (e.g., Kanthal for reducing) 2. Modify heat‑up/cool‑down profiles 3. Purify fuel or install filtration |
When a failure occurs, apply a simple quantitative model to estimate the contribution of each factor:
α (Thermal Factor): Increases with rapid temperature changes (ΔT/Δt). Use data from thermocouples to calculate ramp rates.
β (Chemical Factor): Correlates with fuel impurity levels (e.g., ppm of H₂S). Obtain fuel analysis reports.
γ (Mechanical Factor): Relates to tube sag (mm deviation) and gas velocity (m/s). Measure using laser alignment tools and flow meters.
Q1: How does a radiant tube differ from a traditional furnace burner?
A radiant tube encloses the heating source within a protective tube, allowing for indirect heating. This protects the heating element from corrosive atmospheres and enables more uniform heat distribution compared to direct flame burners.
Q2: Can radiant tubes be used for both heating and cooling?
No, radiant tubes are designed exclusively for heating applications. Cooling processes typically use different technologies such as water jackets or air cooling systems.
Q3: What is the typical lifespan of a radiant tube?
The lifespan varies based on material and operating conditions but generally ranges from 5 to 15 years. Proper maintenance and avoiding exposure to temperatures beyond the tube's rating can extend its service life.
Q4: Are there any special safety concerns with radiant tubes?
Yes. For gas-fired tubes, ensure proper ventilation and exhaust of combustion gases. For all tubes, avoid direct contact with the hot surface and use protective equipment during installation and maintenance.
| Category | Key Parameter | Target Value / Action |
|---|---|---|
| Tube Geometry | Overlap of reflectors | ≥ 9 in (23 cm) |
| Clearance | Distance to furnace wall | ≥ 1.2 × tube diameter |
| Support | Hanger spacing from burner | ≤ 4 in (10 cm) |
| Material | For > 1,200 °C reducing | Kanthal A1 or Inconel 625 |
| Installation | Flange torque | 15‑20 Nm (uniform) |
| Maintenance | Seal replacement interval | 12‑24 months |
| Performance | Target emissivity | 0.85‑0.92 (high‑nickel) |
| Safety | Shock sensor check | Verify intact on receipt |
| Future‑Proofing | Modular capability | Use segmented tube design |
