Como funcionam os aquecedores de tubo radiante? Um guia técnico completo para compradores

Hum aquecedor de tubo radiante é um sistema de aquecimento infravermelho a gás que produz calor queimando combustível dentro de um tubo de metal fechado e irradiando a energia térmica diretamente para os objetos, pessoas e andares abaixo dele. Ao contrário de um aquecedor de unidade de ar forçado, que aquece todo o volume de ar de um edifício, um aquecedor de tubo radiante emite ondas infravermelhas que viajam em linhas retas até atingirem uma superfície sólida. O piso, as máquinas e os ocupantes absorvem essa radiação e libertam o calor de volta ao ambiente. Para engenheiros de fábrica e gestores de instalações, o resultado prático é uma resposta de conforto mais rápida, menor consumo de combustível e temperaturas mais consistentes ao nível do chão em grandes edifícios industriais.

Como um aquecedor de tubo radiante converte combustível em calor

A sequência operacional completa de um aquecimento de tubo radiante pode ser reduzida a quatro etapas claramente definidas.

1. O queimador mistura gás natural ou propano com uma quantidade controlada de ar de combustão e queima a mistura.
2. A chama e os gases de combustão quente viajam através de um tubo longo de aço ou liga resistente ao calor, aquecendo gradualmente a parede do tubo por dentro.
3. A superfície externa do tubo atinge temperaturas de aproximadamente 800°F a 1000°F e começa a liberar radiação infravermelha.
4. A energia infravermelha se move pelo ar sem aquecê-lo, atinge o chão e os equipamentos e aquece diretamente essas superfícies.

Essa fase final é a característica definida do aquecimento radiante. Um aquecedor de convecção depende do ar subindo em direção ao telhado, estratificando-se em camadas e deixando zonas frias perto da doca de carga ou da bancada de trabalho. Os tubos radiantes contornam esse problema fornecido energia diretamente para uma zona ocupada. O ar é aquecido somente depois que o piso e os equipamentos reemitem a calor armazenada. Isto permite que o termostato seja ajustado em graus abaixo para obter o mesmo conforto percebido, razão pela qual muitas instalações relacionam economias de combustível de 25 a 40 por cento em comparação com vários sistemas de ar forçado.

As economias mostradas acima são faixas típicas relacionadas a instalações industriais e não valores garantidos. O resultado real depende da altura do teto, das condições de corrente de ar, do nível de isolamento e da frequência com que as portas de carregamento estão abertas. Edifícios com tectos altos e grandes volumes de ar respondem melhor ao aquecimento radiante porque não há necessidade de aquecer o ar que simplesmente se acumulará perto do telhado. Instalações com aberturas frequentes de portas também beneficiam, porque a energia radiante restabelece rapidamente o calor ao nível do chão após a entrada de ar frio. Um sistema de ar forçado gastaria muito mais tempo para reaquecer todo o volume do ar interior após cada ciclo de porta. Estas características operacionais têm uma abordagem específica especialmente voltada para ambientes logísticos e de produção onde o vazamento de ar e a altura do edifício prejudicam o aquecimento convencional. Para instalações que também são descobertas de calor de processo ou componentes de forno, a mesma tecnologia de liga resistente ao calor encontrada em tubos radiantes é usada em equipamentos relacionados, e é por isso que muitos compradores recém-chegados a um guia detalhado para fundamentos do tubo radiante antes de escrever suas especificações.

Principais componentes de um aquecedor de tubo radiante

Um sistema típico de aquecimento por tubo radiante é construído a partir de um pequeno número de componentes robustos. Compreender cada um deles ajuda a especificar uma determinada unidade e a diagnosticar problemas posteriormente.

Queimador e Sistema de Controle

O queimador é o coração do sistema. Ele aspira o ar primário, mistura-o com gás natural ou propano em proporção controlada e acende a mistura dentro do tubo do queimador. O sistema de controle inclui uma válvula de gás, módulo de ignição, sensor de chama e um termostato ou interface de gerenciamento predial. Os queimadores podem operar em modo de estágio único, dois estágios ou modulante. Queimadores modulantes e de dois estágios melhoram a eficiência, diminuindo a entrada de combustível quando o espaço não precisa de produção total.

Tubo Radiante e Refletor

O próprio tubo radiante é fabricado em aço resistente ao calor ou aço inoxidável de alta liga em geometria reta, em forma de U ou W. Os gases de combustão viajam através do tubo e aumentam a temperatura da superfície até o ponto onde começa a emissão infravermelha. Um refletor de alumínio polido é posicionado acima do tubo para redirecionar a radiação ascendente em direção ao piso abaixo, concentrando o calor onde as pessoas realmente trabalham. O refletor também protege a estrutura do telhado da exposição excessiva ao calor radiante.

Sistema de exaustão e vácuo

Depois que os gases de combustão passam pelo tubo radiante, eles ainda contêm calor utilizável e devem ser ventilados com segurança. Em um projeto de vácuo ou pressão negativa, um ventilador de tiragem provocado puxa os produtos de combustão através do tubo e do sistema de combustão. Num projeto de pressão positiva, a pressão do queimador empurra os gases através do tubo. Os sistemas pull-through são mais comuns porque eliminam qualquer chance de vazamento de gás de combustão no espaço ocupado através de uma junta danificada.

A metalurgia do tubo radiante é um fator importante na vida do sistema. Os tubos que operam acima de 900°F sofrem resistência gradual e fadiga térmica, portanto, ligas fundidas resistentes ao calor e aços de alta liga fundidos centrifugamente são preferidos para serviços mais longos. Os tubos radiantes também são usados ​​em fornos industriais e linhas de tratamento térmico, onde separam a atmosfera de combustão da atmosfera do processo e distribuição uniforme de calor. Os fabricantes de acessórios para tratamento térmico e componentes de fornos aplicam o mesmo conhecimento de materiais ao produzir tubos radiantes, e muitos deles opções de produtos de tubo radiante disponíveis em classes de liga correspondentes para serviço contínuo.

Configurações de tubo radiante e saída de calor

A forma do tubo radiante determina quanta área de superfície de liberação de calor cabe em um determinado espaço do teto. Três configurações padrão dominam o mercado e cada uma tem um equilíbrio diferente entre custo, produção e cobertura.

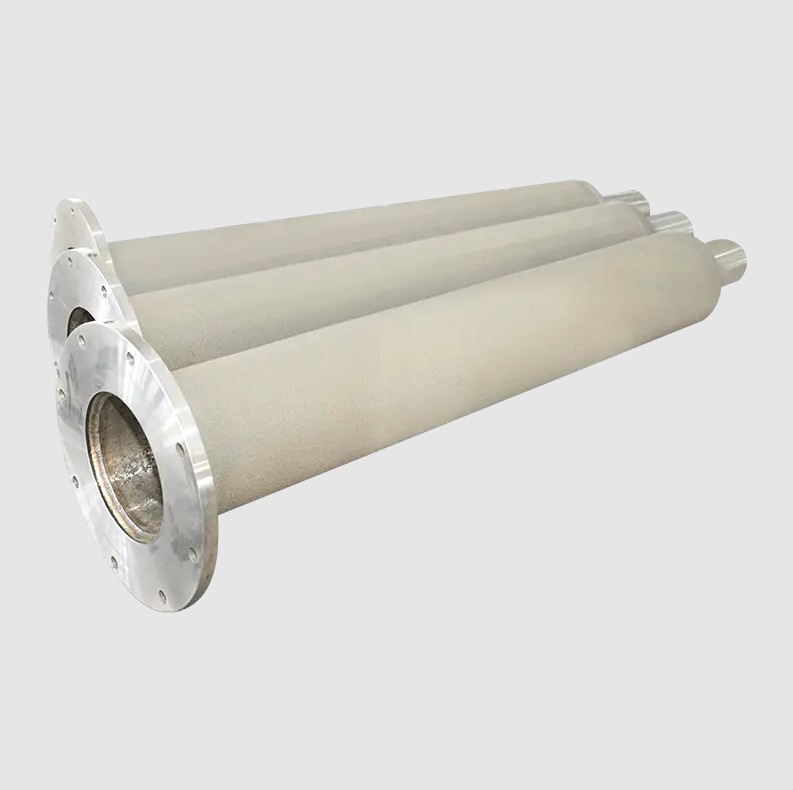

Um Tubo radiante em forma de I é o layout mais simples, essencialmente um tubo reto montado horizontalmente em um nível inclinado. Adapte-se a escritórios mais pequenos e compartimentos mais estreitos onde uma zona de aquecimento compacta é suficiente. O layout mantém a queda de pressão baixa e o comprimento do tubo curto, de modo que o ventilador do queimador trabalhe menos. Como a produção de calor é menor, uma unidade em forma de I também é uma opção mais econômica para uma única zona de aquecimento.

Fabricante de tubo radiante em forma de I por atacado, empresa exportadora Jiangsu Huaye Technology Co., Ltd é um fabricante de tubos radiantes em forma de I na China e uma empresa exportadora de tubos radiantes em forma de I, personalizamos e ... Ver Produto →

A Tubo radiante em forma de U dobra a superfície de liberação de calor aproximadamente na mesma área horizontal. A curva de retorno em uma extremidade envia os gases de combustão de volta através de uma segunda perna, o que significa que o comprimento do teto coberto pelo aquecedor é aproximadamente igual ao comprimento físico do tubo. Esta configuração é amplamente utilizada em armazéns de médio porte, escritórios e células de produção. A área de superfície extra aumenta tanto a produção total quanto a eficiência radiante em comparação com um tubo reto de comprimento total semelhante.

Fabricante de tubo radiante em forma de U por atacado, empresa exportadora Jiangsu Huaye Technology Co., Ltd é um fabricante de tubos radiantes em forma de U na China e uma empresa exportadora de tubos radiantes em forma de U, nós personalizamos e... Ver Produto →

A Tubo radiante em forma de W é a opção de saída mais alta. Ele fornece quatro passagens paralelas à superfície do tubo para um queimador posicionado em uma extremidade. Este projeto é selecionado para grandes áreas abertas, como hangares de aeronaves, centros de distribuição e grandes salas de fabricação. Embora forneça mais calor, a configuração W também precisa de maiores espaços livres e espaçamento de suporte mais cuidadoso para lidar com a expansão térmica.

Fabricante de tubo radiante tipo W por atacado, empresa exportadora Jiangsu Huaye Technology Co., Ltd é um fabricante de tubo radiante tipo W na China e uma empresa exportadora de tubo radiante tipo W, nós personalizamos e... Ver Produto →

Os valores de saída acima são indicativos de aquecedores de tubos radiantes a gás típicos, e não de limites absolutos. As classificações reais dependem da capacidade do queimador, do diâmetro do tubo e da espessura da liga da parede do tubo. Tubos mais longos aumentam a área de superfície total, mas também aumentam a queda de pressão do gás de combustão, portanto o queimador deve ser adaptado à geometria do tubo. A escolha de uma configuração muito grande para o espaço leva a ciclos curtos e um pouco confortáveis, enquanto uma unidade subdimensionada funcionará continuamente e consumirá mais combustível do que o necessário. Um sistema desenvolvido combinado fornece radiação constante sem correntes de ar ou ruído associado ao aquecimento do ar em alta velocidade.

Distribuição de calor radiante e perfil de conforto

A forma como o calor é distribuído pelo piso é um dos argumentos mais fortes a favor dos aquecedores de tubo radiante. Como a energia infravermelha viaja até entrar em contato com uma superfície, o próprio piso se torna um radiador de baixa temperatura que libera calor de volta para cima. Isto produz um perfil de temperatura muito diferente de um sistema de ar quente.

A temperatura da superfície ao longo de um tubo radiante não é uniforme. Perto da extremidade do queimador, o metal sobe rapidamente até o pico de temperatura porque a chama e os gases de combustão estão mais quentes nesse ponto. Movendo-se em direção à extremidade de exaustão, os gases liberam calor para a parede do tubo, de modo que a temperatura da superfície diminui gradualmente. Um tubo bem projetado mantém uma diferença de temperatura não superior a 20 a 25 por cento entre a extremidade do queimador e a extremidade da chaminé. Mesmo assim, a temperatura média em todo o tubo determina quanta energia infravermelha é entregue ao espaço.

A subida e descida suave da curva de temperatura é importante tanto para o conforto como para a vida útil do equipamento. Se o tubo atingir um pico muito acentuado e depois cair rapidamente, o piso diretamente abaixo da extremidade do queimador receberá muito mais radiação do que o resto do compartimento, criando pontos quentes e zonas frias. Um perfil mais uniforme significa que o refletor pode distribuir a radiação de maneira mais uniforme pela área ocupada. A seleção do material também influencia a curva, porque os tubos de alta liga com boa condutividade térmica espalham o calor ao longo do seu comprimento de maneira mais uniforme do que os tubos feitos de aço de baixa qualidade. Essa é uma das razões pelas quais os compradores industriais especificam tubos de liga de alta temperatura certificados para longa vida útil e produção consistente.

Aquecedor de tubo radiante vs. aquecedor de unidade em grandes espaços

Os gerentes de instalações costumam comparar aquecedores de tubos radiantes com aquecedores de unidades convencionais ao planejar uma atualização de aquecimento. Ambos os sistemas têm usos válidos, mas a física do fornecimento de calor os torna adequados para condições muito diferentes. A maneira mais rápida de tomar a decisão é observar a distribuição de temperatura que cada sistema cria em um edifício alto.

A comparação do radar acima pontua ambas as abordagens de aquecimento em cinco critérios práticos. Os aquecedores de tubo radiante pontuam mais em eficiência e conforto porque fornecem calor diretamente ao nível do chão, em vez de empurrá-lo em direção ao telhado. A uniformidade da temperatura também é melhor, uma vez que o piso funciona como um radiador secundário que equilibra o calor em todo o espaço. Os aquecedores de unidade estão um pouco à frente apenas em termos de silêncio e acesso para manutenção de pequenos espaços, porque uma unidade de ventilador com duto ou hélice tem menos preocupações de longo prazo com a fadiga do material do tubo.

O verdadeiro problema com um aquecedor unitário em uma instalação alta é a estratificação. O ar quente sobe e se acumula na área da treliça, onde não tem valor útil, enquanto o piso permanece frio e com correntes de ar. É por isso que a diferença de desempenho prático aumenta à medida que a altura do teto aumenta. Um sistema de tubo radiante não precisa empurrar o ar quente para baixo; simplesmente emite radiação que atinge o chão e os ocupantes. Para edifícios com tetos acima de 15 pés, que incluem a maioria dos armazéns e plantas industriais, a energia perdida devido à estratificação em um sistema de aquecimento unitário pode ser substancial.

Considerações sobre seleção, instalação e manutenção

A escolha do aquecedor de tubo radiante certo começa com um cálculo da carga térmica, não com uma regra prática. O cálculo deve levar em conta a envolvente do edifício, o isolamento, as trocas de ar, a frequência de abertura das portas e as fontes internas de calor provenientes de máquinas ou equipamentos de processo. O resultado determina a saída necessária de BTU/h e o número de zonas de aquecimento. A altura do teto e a folga de montagem determinam a configuração do tubo, porque o refletor e a superfície do tubo devem ser mantidos a uma distância segura de materiais combustíveis.

A qualidade da instalação tem um efeito direto na eficiência radiante. O tubo deve inclinar-se ligeiramente para cima em direção à extremidade de exaustão para que os gases condensados ​​e de combustão fluam na direção correta. Os ganchos de suporte devem permitir que o tubo se expanda e contraia à medida que aquece e esfria. O refletor deve ser mantido no ângulo correto e limpo para que a radiação seja direcionada para a zona alvo em vez de espalhada. Um refletor mal alinhado pode reduzir o calor que atinge o piso por uma margem notável.

A manutenção é simples, mas essencial. O queimador deve ser inspecionado a cada estação de aquecimento quanto ao acúmulo de carbono e às características adequadas da chama. A superfície do tubo deve ser verificada quanto a empenamentos, descoloração localizada ou rachaduras, especialmente perto da extremidade do queimador, onde o estresse térmico é maior. O exaustor e o sifão também precisam de atenção, pois uma linha de condensado bloqueada pode desligar todo o aquecedor. A maioria dos fabricantes publica um cronograma de manutenção claro e segui-lo protege a garantia e prolonga a vida útil do tubo de liga resistente ao calor.

Quando o projecto envolve a substituição de um sistema de aquecimento existente ou a expansão para um novo edifício, vale a pena envolver o fornecedor do equipamento logo na fase de concepção. Um fornecedor que também fabrica tubos radiantes pode fornecer orientações práticas sobre qualidades de materiais, espessura da parede do tubo e correspondência do queimador. Para discutir um perfil de construção específico com engenheiros metalúrgicos, entre em contato com nossa equipe de engenharia com a planta baixa e condições de operação.

Conclusão sobre a eficiência do aquecedor de tubo radiante

Os aquecedores de tubo radiante funcionam queimando gás dentro de um tubo de metal selado, aquecendo esse tubo até o ponto de emissão infravermelha e enviando a radiação diretamente para o chão, equipamentos e pessoas. O princípio é simples, mas as decisões de engenharia em torno da configuração do tubo, do grau da liga e do controle do queimador determinam a eficiência com que a energia é usada na prática.

Para espaços grandes com tetos altos, os aquecedores de tubo radiante oferecem vantagens mensuráveis ​​em conforto e economia de combustível. A própria estrutura do edifício torna-se parte do sistema de aquecimento, absorvendo a radiação e libertando-a lentamente, em vez de perder ar quente para o vazio do telhado. Combinar a configuração do tubo com a carga de calor, instalar o sistema com alinhamento correto e manter o queimador e a superfície do tubo manterá o sistema funcionando de forma eficiente por muitas estações de aquecimento.
