Como você instala um tubo radiante?

Instalando um Tubo Radiante envolve corretamente quatro etapas principais: alinhar precisamente o conjunto do tubo com as conexões do queimador e do recuperador, instalar suportes nos intervalos corretos para acomodar a expansão térmica, vedar todas as juntas para evitar vazamento de gás de combustão e realizar um teste de baixa temperatura antes de levar o sistema à temperatura operacional total. O espaçamento inadequado do suporte é uma das causas mais comuns de flacidez e rachaduras prematuras do tubo radiante , uma vez que um tubo que aquece até várias centenas de graus Celsius durante a operação se expande significativamente ao longo de seu comprimento e precisão de suportes posicionados para permitir esse movimento sem tensão na parede do tubo.

Ignorar o teste de baixa temperatura antes da operação total é outro erro frequente, uma vez que elevar um tubo radiante diretamente até a temperatura de queima total sem um ciclo de aquecimento gradual pode causar choque térmico que leva a rachaduras precoces, especialmente em frascos de tubos de liga fundida que aquecem controlados para evitar estresse térmico desigual.

Preparação e inspeção pré-instalação

Antes de qualquer tubo ser montado na estrutura do forno, uma inspeção completa da montagem do tubo e do ambiente de instalação ajuda a detectar possíveis problemas que seriam muito mais difíceis de resolver quando a instalação estiver em andamento.

Principais verificações de pré-instalação

• Inspecione a superfície do tubo quanto a danos de transporte, rachaduras ou defeitos de entrega antes da montagem
• Confirme se as dimensões da abertura do forno independentemente das especificações de montagem do tubo
• Verifique se os pontos de conexão do queimador e do recuperador estão alinhados com os locais de montagem para o tubo
• Verifique se todas as ferragens de montagem e juntas incluídas no conjunto do tubo foram levadas em consideração

Detectar um defeito durante a inspeção de pré-instalação evita o custo e o tempo de inatividade muito maiores associados à descoberta de um tubo rachado ou desalinhado após o forno já ter sido ligado pela primeira vez.

Posicionamento e alinhamento dentro do forno

O alinhamento preciso durante a montagem afeta diretamente a uniformidade do aquecimento do tubo e a forma como ele interage com o queimador e as conexões de combustão. Mesmo um pequeno desalinhamento pode criar um fluxo irregular de gás de combustão, levando a pontos quentes que encurtam a vida útil do tubo.

Etapas de alinhamento durante a montagem

1. Posicione o tubo através da abertura da parede do forno, guiando-o com cuidado para evitar contato com bordas do refratário
2. Centralize o tubo dentro do colar de montagem para manter uma folga uniforme em todos os lados
3. Confirme se o flange de montagem do queimador está alinhado diretamente com a conexão de entrada do tubo
4. Verifique o nível e a retilineidade ao longo do percurso horizontal ou vertical do tubo, dependendo da configuração do forno

Uma conexão dessalinizada do queimador é uma fonte comum de superaquecimento localizada na entrada do tubo, uma vez que os gases de combustão que saem do centro criam um impacto desigual da chama na parede do tubo, em vez de distribuir o calor uniformemente ao longo do caminho de fluxo previsto.

Espaçamento de suporte e tolerância à expansão térmica

Os tubos radiantes se expandem consideravelmente à medida que aquecem desde a temperatura ambiente até a temperatura total de operação, às vezes atingindo temperaturas bem acima de 900 graus Celsius, dependendo da aplicação do forno. Os suportes devem ser espaçados e adequados para acomodar esta expansão sem restringir o movimento natural do tubo.

Considerações típicas de suporte para configuração de tubo

Um tubo fixado rigidamente em vários pontos sem permissão para expansão provavelmente desenvolverá rachaduras por tensão nos primeiros ciclos de aquecimento. , razão pela qual os fabricantes de tubos fundidos de liga resistente ao calor geralmente especificam um ponto de suporte fixo em uma extremidade e suportes deslizantes ou de rolos ao longo do comprimento restante.

Vedação de juntas e pontos de

A proteção adequada em todos os pontos evita conexão ou vazamento de gases de combustão, ou que não apenas prejudica a eficiência do combustível, mas também pode introduzir riscos à segurança em um ambiente de forno industrial. Juntas e selantes de alta temperatura classificados para a faixa de temperatura operacional do tubo são essenciais em todas as juntas.

Pontos de preenchimento que exigem atenção

• A conexão de entrada do queimador ao tubo, que experimenta a temperatura localizada mais alta
• O tubo-recuperador ou conexão de exaustão na extremidade oposta
• Quaisquer juntas flangeadas ao longo de uma montagem de tubo segmentado
• O ponto de penetração na parede do forno onde o tubo passa através do material refratário

Usar um material de gaxeta com classificação abaixo da temperatura operacional real do tubo é um erro comum de instalação que leva ao manuseio da gaxeta e vazamento de gás dentro de um período relativamente curto após a inicialização, portanto, confirme as classificações de temperatura da gaxeta em relação à aplicação específica do forno é uma etapa necessária antes da montagem final.

Inicialização inicial e testes de baixa temperatura

Uma vez instalado e selado mecanicamente, um tubo radiante não deve ser levado diretamente à temperatura operacional total. Um ciclo de aquecimento gradual permite que o material do tubo se expanda uniformemente e permite que as equipes de instalação verifiquem a operação adequada antes de iniciar a carga total do forno.

Sequência de inicialização recomendada

1. Acenda o queimador em uma taxa de ignição baixa e monitore o comportamento inicial do aquecimento do tubo
2. Verifique se há vazamento visível de gás nas juntas usando métodos protetores de detecção de vazamento
3. Aumente gradualmente a taxa de disparo em etapas durante um período especificado pelo fabricante do tubo
4. Monitore o movimento de expansão do tubo nos pontos de suporte para confirmar se os suportes estão funcionando conforme projetado
5. Leve o sistema à temperatura operacional total somente após confirmar o desempenho estável em cada estágio intermediário

Os fabricantes de fornos geralmente recomendam um período de aquecimento de várias horas para tubos radiantes de liga fundida, uma vez que apressar esse estágio é uma das causas mais frequentemente relacionadas de falhas precoces de tubos em registros de manutenção de fornos industriais.

Erros comuns de instalação a serem evitados

Vários erros recorrentes são responsáveis pela maioria dos problemas de instalação de tubos relatados em aplicações de fornos industriais.

• Ignorar a inspeção de pré-instalação e montar um tubo com uma falha de experiência existente
• Espaçamento dos suportes muito distantes, permitindo flacidez sob o próprio peso do tubo em altas temperaturas
• Usando material de junta não classificado para a temperatura operacional real do tubo
• Leve o forno à temperatura máxima muito rapidamente, sem um ciclo de aquecimento escalonado

Seguindo uma lista de verificação de instalação documentada, em vez de confiar apenas na memória ou na experiência passada, ajuda as equipes de instalação a evitar esses erros, especialmente em projetos de fornos maiores que envolvem vários conjuntos de tubos instalados dentro de um cronograma de projeto reduzido.

Escolhendo o tubo radiante certo para a aplicação

A seleção de uma configuração de tubo, classe de material e formato depende do tamanho do forno, da temperatura operacional alvo e do tratamento térmico específico ou do processo industrial que está sendo servido. As configurações permanecem, em forma de U, em forma de W e de extremidade atendem apenas a diferentes layouts de forno e requisitos de aquecimento.

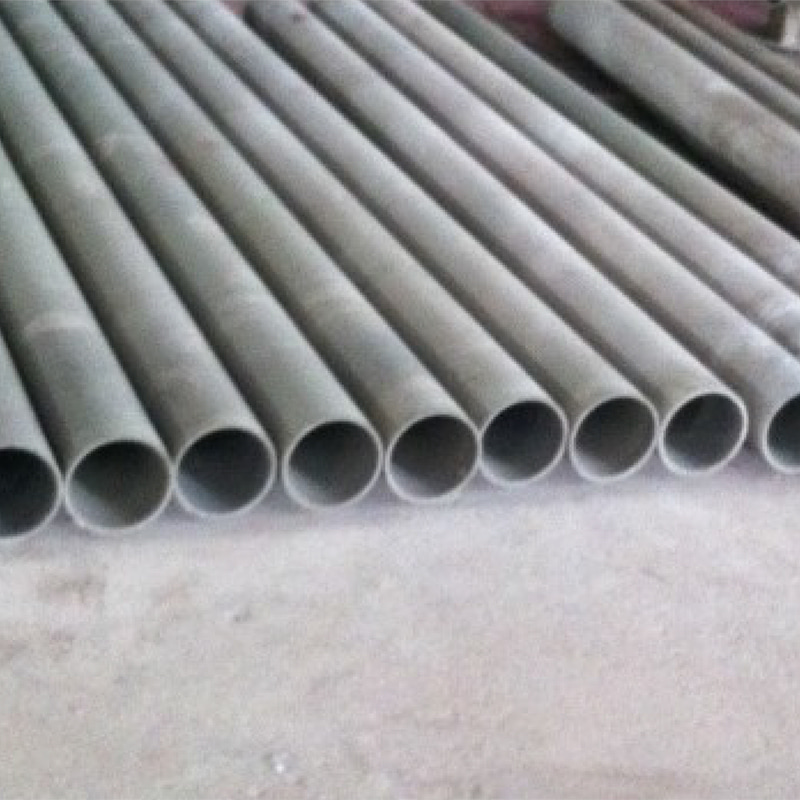

Fabricantes como Huaye Casting produzidos Tubo Radiante conjuntos em uma variedade de tipos e formatos de ligas resistentes ao calor, projetados para atender às configurações específicas de forno, ajudando as equipes de instalação a selecionar um tubo já projetado para o comportamento de expansão e a faixa de temperatura esperada em uma aplicação específica.

Inspeção contínua após a instalação

Mesmo um tubo radiante instalado corretamente se beneficia da inspeção periódica assim que o forno entra em uso regular na produção. A verificação do movimento do suporte, da integridade da cobertura da junta e da condição visível da superfície durante as janelas de manutenção programada ajuda a detectar problemas de desenvolvimento antes que eles nível a paradas não planejadas.

O estabelecimento de um cronograma de inspeção de rotina após o período inicial de instalação e inicialização permite que as equipes de manutenção das instalações confirmem que o tubo inovador continua operando dentro da faixa de expansão térmica projetada, prolongando a vida útil e reduzindo o risco de uma falha inesperada durante a produção.
