What are the uses of petrochemical casting?

Fundições petroquímicas são componentes metálicos projetados com precisão e fabricados por meio de processos de fundição - normalmente fundição de precisão, fundição em areia ou fundição centrífuga - usando ligas de alto desempenho projetadas especificamente para suportar as condições operacionais extremas encontradas em instalações de refino de petróleo, processamento de gás e produção de produtos químicos. Sua principal função é manter a integridade estrutural, resistir à corrosão e funcionar de forma confiável sob temperaturas elevadas, altas pressões e ambientes quimicamente agressivos.

Em contraste com os componentes industriais padrão, as peças fundidas petroquímicas são projetadas com precisão metalúrgica. Materiais como aços inoxidáveis ​​resistentes ao calor, superligas à base de níquel e ligas de ferro com alto teor de cromo são selecionados para atender às demandas específicas de cada aplicação — desde fornos de craqueamento contínuo até sistemas de manuseio de fluidos corrosivos.

Principais aplicações de peças fundidas petroquímicas em processos de refino

O setor de refino de petróleo está entre os maiores usuários de peças fundidas avançadas. Nas refinarias, as peças fundidas desempenham funções estruturais e funcionais em vários estágios do processo.

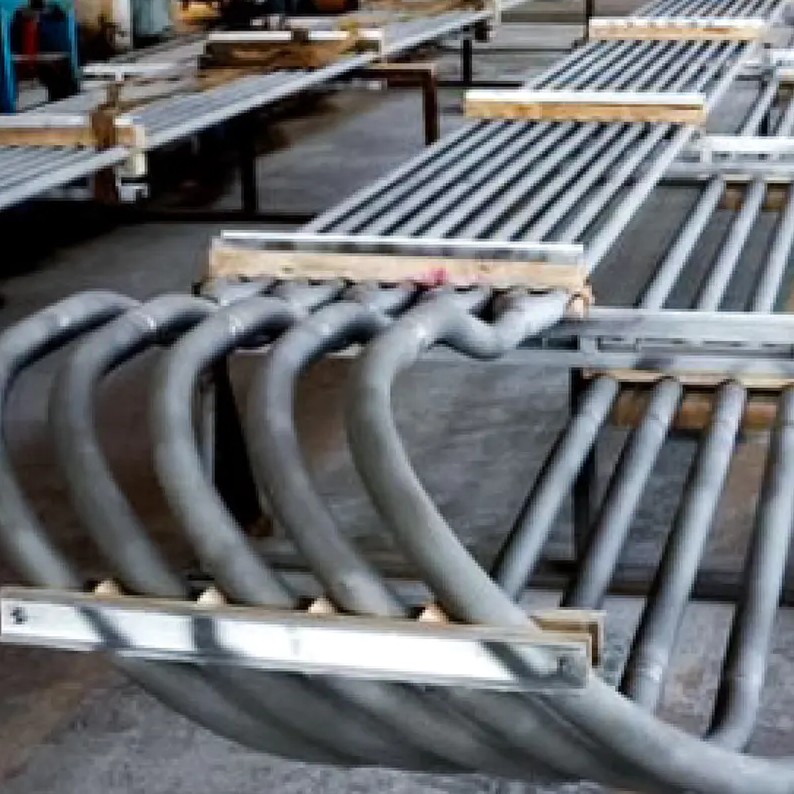

Fornos e Tubos de Rachadura

Tubos radiantes e bobinas de craqueamento usados em fornos de etileno e de craqueamento a vapor são componentes fundidos essenciais. Estas peças devem resistir temperaturas de operação contínua superiores a 1.000°C (1.832°F) enquanto estiver exposto a gases de hidrocarbonetos e vapor. Tubos fundidos centrifugamente de alta liga — normalmente feitos de HK40, HP40Nb ou ligas similares de níquel-cromo — são o padrão da indústria. Sua microestrutura após a fundição proporciona excelente resistência à fluência e à oxidação em temperaturas elevadas.

Componentes do trocador de calor

Os trocadores de calor em plantas petroquímicas dependem de coletores, tampas, carcaças e placas de tubos fundidos. Esses componentes são fabricados a partir de ligas resistentes à corrosão para lidar com meios agressivos, incluindo ácido sulfúrico, cloreto de hidrogênio e amônia, tanto em altas temperaturas quanto em pressões. A fundição de precisão garante consistência dimensional que é crítica para o desempenho da vedação e contenção de fluidos.

Carcaças e impulsores da bomba

As bombas que transferem fluidos cáusticos, ácidos ou abrasivos requerem corpos fundidos e elementos rotativos que resistam tanto ao ataque químico quanto ao desgaste mecânico. Aço inoxidável duplex, ligas super duplex e ligas de níquel são comumente fundidos em carcaças de bombas, impulsores e difusores para garantir o transporte confiável de fluidos, mesmo nos fluxos químicos mais agressivos.

Usos em instalações de processamento de gás natural e GNL

As instalações de processamento de gás natural — incluindo estações de tratamento de gás, unidades de recuperação de enxofre e terminais de gás natural liquefeito (GNL) — impõem exigências rigorosas aos materiais devido à combinação de temperaturas criogênicas, operação em alta pressão e exposição ao sulfeto de hidrogênio (H₂S) e ao dióxido de carbono (CO₂).

• Corpos de válvulas e castelos: Os componentes fundidos das válvulas nas linhas de processamento de gás devem vedar de forma confiável contra pressões que geralmente excedem 150 bar. As peças fundidas de aço inoxidável austenítico e Inconel são favorecidas por sua tenacidade tanto em temperaturas criogênicas quanto em temperaturas elevadas.
• Carcaças do compressor: As carcaças dos compressores de gás são estruturas fundidas complexas que devem conter fluxos de gás de alta pressão sem vazamentos. Sua geometria – incorporando passagens de fluxo internas, flanges e assentos de rolamento – só é alcançável através de métodos de fundição de precisão.
• Vasos separadores e internos: Os componentes internos fundidos dos separadores gás-líquido, incluindo conjuntos de palhetas e bocais de saída, são projetados para otimizar a eficiência da separação e resistir aos efeitos erosivos dos fluxos de gás úmido de alta velocidade.
• Unidades de recuperação de enxofre: Os conversores de processo Claus e as câmaras de reação térmica utilizam componentes fundidos revestidos de refratários resistentes ao vapor de enxofre, polissulfetos e atmosferas oxidantes de alta temperatura.

Aplicações em Plantas de Processamento Químico e Fertilizantes

A indústria de processamento químico – abrangendo síntese de amônia, produção de metanol, fabricação de ureia e fábricas de produtos químicos especializados – utiliza extensivamente peças fundidas petroquímicas para componentes internos de reatores, vasos de pressão e equipamentos de manuseio de fluidos.

Rolos de forno, cestas de materiais e equipamentos de processamento térmico

Uma das aplicações mais exigentes e tecnicamente sofisticadas de peças fundidas petroquímicas é em equipamentos de processamento térmico contínuo – particularmente em rolos de fornos, tubos radiantes, bandejas de tratamento térmico e cestas de manuseio de materiais usados em processos petroquímicos e metalúrgicos downstream.

Rolos de forno são fundidos a partir de ligas resistentes ao calor (como HH, HK, HP ou graus de níquel-cromo modificado) e são projetados para transportar materiais através de recozimento contínuo, galvanização ou fornos de normalização em temperaturas de até 1.150°C. Sua precisão dimensional e acabamento superficial após a fundição afetam diretamente a qualidade do produto nas linhas de fabricação de tiras de aço e tubos.

Cestas e bandejas de materiais — usados para segurar peças durante tratamento térmico ou processamento químico — são fundidos com precisão a partir de ligas resistentes tanto ao ciclo térmico quanto às atmosferas de cementação ou nitretação encontradas em fornos industriais. Uma cesta típica pode passar por milhares de ciclos de aquecimento e resfriamento ao longo de sua vida útil, exigindo que a liga fundida apresente excelente resistência à fadiga térmica e estabilidade dimensional.

Os tubos radiantes são outro produto fundido crítico usado como elementos de aquecimento indireto em fornos de atmosfera selada. Esses tubos contêm os gases de combustão enquanto transmitem calor de forma radiante para a carga do processo, exigindo que o material fundido resista à oxidação externamente e reduza as atmosferas internamente, simultaneamente.

Aplicações Petroquímicas Offshore e Marinhas

Plataformas offshore de petróleo e gás, navios FPSO (produção, armazenamento e transferência flutuantes) e sistemas de processamento submarino apresentam uma combinação de fatores especialmente desafiadora: corrosão em água salgada, condições de cabeça de poço de alta pressão, carga mecânica cíclica e temperaturas extremas . As peças fundidas para esses ambientes são projetadas para atender aos padrões internacionais, como NACE MR0175/ISO 15156, para resistência a serviços ácidos.

• Componentes da cabeça do poço: Corpos de estrangulamento, corpos de válvulas gaveta e componentes de árvores de Natal são peças fundidas de precisão fabricadas de acordo com as especificações API 6A ou API 17D, com rastreabilidade total e requisitos de exame não destrutivo (NDE).
• Coletores e conectores submarinos: Estruturas submarinas complexas incluem acessórios fundidos, cubos e corpos de conectores feitos de aço inoxidável duplex ou super duplex para resistir à corrosão por pite em ambientes de água do mar ricos em cloreto.
• Grampos de riser e nós estruturais: As estruturas da plataforma contam com nós fundidos de alta integridade, capazes de redistribuir cargas dinâmicas da ação das ondas e do vento sem falha por fadiga ao longo de décadas de vida útil.

Controle de fluxo: válvulas, conexões e componentes de tubulação

O controle de fluxo é um requisito fundamental em qualquer instalação petroquímica, e as peças fundidas constituem a espinha dorsal física dessa infraestrutura. Corpos de válvulas, conexões, flanges e conectores fundidos são fabricados de acordo com os padrões ASTM, API e ASME, cobrindo uma ampla variedade de ligas e condições de serviço.

Corpos de válvula gaveta, globo e esfera

Corpos de válvula fundidos em tamanhos que variam de DN15 (½ polegada) a DN600 (24 polegadas) ou maiores são usados em sistemas de tubulação de processo. O processo de fundição permite que geometrias de fluxo interno – incluindo portas, sedes e conexões de castelo – sejam formadas quase no formato final, minimizando a usinagem e preservando a integridade do material. Os graus de fundição comuns incluem ASTM A216 WCB (aço carbono), A351 CF8M (inox 316) e vários graus de Liga 20 ou Liga 625 para serviços corrosivos.

Acessórios de retenção de pressão

Cotovelos, tês, redutores e cruzes usados em tubulações petroquímicas de alta pressão são fabricados como peças fundidas para garantir espessura de parede uniforme e perfis internos lisos. Espessura de parede uniforme – alcançável através de práticas de fundição controladas – reduz a concentração de tensão sob pressão cíclica e variações de temperatura.

Mangas de eixo, braços de suporte e componentes de equipamentos rotativos

Equipamentos rotativos e dinâmicos — incluindo bombas centrífugas, agitadores, misturadores e compressores — dependem de peças fundidas de precisão para carcaças estacionárias e componentes internos rotativos. Mangas de eixo são um componente fundido particularmente importante: posicionados entre o eixo e o selo mecânico ou rolamento, eles protegem o eixo contra fluidos corrosivos e podem ser substituídos economicamente quando desgastados, sem substituir todo o conjunto do eixo.

Braços de suporte e conjuntos de suporte — utilizados em equipamentos de fornos contínuos e sistemas de manuseio de materiais — são fundidos em ligas de alta temperatura para manter sua geometria e capacidade de carga durante exposição prolongada a temperaturas elevadas. Em aplicações de tratamento térmico petroquímico, esses componentes podem ser continuamente expostos a temperaturas entre 800°C e 1.100°C durante meses sem substituição, exigindo qualidade metalúrgica excepcional do processo de fundição.

Seleção de ligas: materiais correspondentes às condições de serviço

O desempenho de uma peça fundida petroquímica é fundamentalmente determinado pelo sistema de liga a partir do qual ela é fundida. A seleção de materiais é uma decisão crítica de engenharia, orientada pela faixa de temperatura, exposição química, cargas mecânicas e considerações econômicas.

• Ligas resistentes ao calor de alta temperatura (por exemplo, HH, HK40, HP40Nb): Usado em tubos de fornos, tubos radiantes e componentes de reatores operando acima de 800°C. Sua microestrutura austenítica e precipitação de carboneto proporcionam resistência à fluência e à oxidação em temperaturas extremas.
• Ligas resistentes à corrosão em altas temperaturas (por exemplo, Liga 625, Liga C-276): Implantado em ambientes que combinam calor com produtos químicos agressivos, como cloretos, compostos de enxofre ou ácidos orgânicos. Essas ligas à base de níquel mantêm suas propriedades mecânicas e sua resistência à corrosão em uma ampla faixa de temperatura.
• Ligas resistentes ao desgaste em altas temperaturas (por exemplo, ferro com alto teor de cromo, ligas do tipo Stellite): Aplicado em serviços propensos à erosão – bombas de polpa, equipamentos de manuseio de catalisadores e separadores de ciclone – onde partículas abrasivas em fluxos de processo causam rápida degradação superficial de materiais convencionais.
• Aços inoxidáveis duplex e super duplex (por exemplo, 2205, 2507): Preferido para sistemas resfriados com água do mar, fluxos de processo contendo cloreto e aplicações offshore onde alta resistência e resistência à corrosão por pite devem ser alcançadas simultaneamente.

Padrões de qualidade e requisitos de teste

A natureza crítica da segurança das aplicações petroquímicas exige que as peças fundidas atendam a rigorosos padrões de qualidade e sejam submetidas a uma inspeção abrangente antes da instalação. A falha de uma única peça fundida em um fluxo de processo de alta pressão, alta temperatura ou inflamável pode resultar em consequências catastróficas , tornando a garantia de qualidade um elemento inegociável do fornecimento de fundição.

1. Verificação da composição química: A espectroscopia de emissão óptica (OES) ou a análise de fluorescência de raios X (XRF) confirmam que cada peça fundida atende à química da liga especificada, o que determina diretamente seu desempenho em termos de corrosão e temperatura.
2. Testes mecânicos: Testes de tração, resistência ao escoamento, alongamento, dureza e impacto Charpy são realizados em temperaturas ambiente e elevadas para confirmar se a peça fundida atende aos requisitos do código de projeto.
3. Exame não destrutivo (EQM): Radiographic testing (RT), ultrasonic testing (UT), magnetic particle inspection (MPI), and liquid penetrant testing (PT) are used to detect internal and surface defects without damaging the component.
4. Dimensional and surface inspection: Coordinate measuring machines (CMM) and 3D scanning verify that castings meet dimensional tolerances. Surface finish requirements, critical for sealing faces and fluid-contacting surfaces, are measured and documented.
5. Heat treatment verification: Solution annealing, aging, or stress-relief heat treatments are applied as specified and verified by hardness testing and, where required, microstructural examination.

Internationally recognized standards governing petrochemical castings include ASTM A351 (austenitic stainless castings), ASTM A217 (alloy steel castings for high-temperature service), API 6A (wellhead and Christmas tree equipment), and NACE MR0175 / ISO 15156 (materials for sour service environments).

Energy-Saving Benefits and Long-Term Performance

Beyond their immediate functional role, advanced petrochemical castings — particularly in furnace and thermal processing equipment — contribute directly to energy efficiency in industrial operations. Energy-saving industrial furnace rollers and optimized furnace tube geometries can reduce fuel consumption by 10–25% compared to conventional designs , delivering significant operational cost reductions across the service life of the equipment.

The longevity of high-alloy castings also reduces maintenance downtime and replacement frequency. A centrifugally cast cracking tube in a premium HP-Nb alloy may achieve a service life of 5 to 10 years under continuous high-temperature operation, compared to significantly shorter intervals for lower-grade alternatives. Across a large ethylene cracking furnace with hundreds of individual tubes, alloy selection and casting quality directly translate to measurable improvements in plant availability and operating economics.

Jiangsu Huaye Technology: Petrochemical Castings Manufacturer

Jiangsu Huaye Technology Co., Ltd. is a professional petrochemical castings manufacturer and factory located in the Industrial Park, Dongxing Town, Jingjiang City, Jiangsu Province, with a registered capital of 34.917 million RMB . As a recognized high-tech enterprise, the company specializes in the production of high-temperature alloys, high-temperature wear-resistant alloys, high-temperature heat-resistant alloys, and high-temperature corrosion-resistant alloys, along with energy-saving industrial furnaces.

The company's main product lines include:

• Superalloy castings and high-temperature alloy forgings
• Three-roll six-arm assemblies
• Radiant tubes and energy-saving furnace rollers
• Cestas e bandejas de materiais
• Mangas de eixo and support arms
• Various other high-temperature alloy series components

These products are widely applied in industries including aerospace, marine, petrochemicals, thermal power, metallurgy, and strip steel processing — delivering reliable, long-service-life performance in some of the world's most demanding industrial environments.
