What is petrochemical casting?

Fundição petroquímica é o processo de produção de componentes metálicos - principalmente a partir de ligas de alta temperatura, aços resistentes ao calor e superligas resistentes à corrosão - projetados especificamente para suportar as condições térmicas, mecânicas e químicas extremas encontradas em plantas de processamento petroquímico, refinarias e instalações de fabricação de produtos químicos. Essas peças fundidas formam a espinha dorsal estrutural e funcional de equipamentos como tubos de fornos de craqueamento, bobinas radiantes, suportes de catalisadores, corpos de válvulas, carcaças de bombas e acessórios de tubulações que operam continuamente em temperaturas que variam de 600°C a mais de 1.100°C sob meios corrosivos agressivos.

Ao contrário das peças fundidas de uso geral, as peças fundidas petroquímicas devem satisfazer rigorosos padrões de materiais relacionados à resistência à fluência, resistência à oxidação, resistência à carburação e vida à fadiga térmica – propriedades que são alcançadas através de composições de liga cuidadosamente selecionadas, práticas de fundição controladas e tratamento térmico pós-moldado. Compreender o que é fundição petroquímica, como é produzida e quais opções de materiais estão disponíveis é essencial para engenheiros, operadores de plantas e profissionais de compras responsáveis ​​pela confiabilidade da infraestrutura de refinarias e plantas químicas.

Por que as plantas petroquímicas exigem peças fundidas especializadas

O ambiente operacional dentro de uma instalação petroquímica está entre os mais severos encontrados por qualquer material de engenharia. Os tubos de forno em craqueadores de etileno, por exemplo, alternam entre temperaturas ambiente e de processo excedendo 1.050°C várias vezes por ano durante as operações de descoqueamento. Tubos reformadores de vapor em plantas de produção de hidrogênio sustentam pressões internas de 20–40 barras em temperaturas de metal acima de 900°C para operações contínuas de 50.000 a 100.000 horas durante sua vida útil projetada.

As peças fundidas de aço carbono padrão ou aço de baixa liga não podem sobreviver a essas condições. Os modos de falha aos quais as peças fundidas petroquímicas devem resistir incluem:

• Rastejamento — deformação lenta e dependente do tempo sob tensão sustentada em temperatura elevada. A ruptura por fluência é o principal mecanismo limitador de vida útil dos tubos do forno.
• Oxidação — reação da superfície do metal com o oxigênio em alta temperatura, formando escamas de óxido que lascam e expõem o metal fresco. As adições de níquel e cromo formam incrustações protetoras de Cr₂O₃ e NiO que retardam esse processo.
• Carburação — absorção de carbono das correntes de processo de hidrocarbonetos na matriz da liga, fragilizando o metal e causando fratura catastrófica. As adições de silício (1,5–2,5% em peso) em ligas de tubos fundidas centrifugamente reduzem significativamente as taxas de carburação.
• Sulfatação — ataque por sulfeto de hidrogênio (H₂S) e vapores de enxofre comuns em fluxos de refinaria, formando fases de sulfeto de baixo ponto de fusão que aceleram a perda de metal.
• Fadiga térmica — fissuras resultantes de ciclos térmicos repetidos que geram tensões de expansão diferenciais entre a superfície quente e o núcleo mais frio de uma peça fundida.
• Erosão-corrosão — desgaste mecânico combinado e ataque químico de fluxos de fluidos de alta velocidade que transportam partículas de catalisador, areia ou líquidos corrosivos.

Cada um desses mecanismos de degradação exige uma resposta específica do processo de liga e fundição – razão pela qual a fundição petroquímica é uma disciplina distinta dentro do campo mais amplo da engenharia de fundição.

Sistemas de núcleo de liga usados em fundição petroquímica

A seleção da liga para uma fundição petroquímica é orientada pela combinação específica de temperatura, pressão, química do fluido e vida útil necessária. As famílias de ligas dominantes são:

Aços inoxidáveis fundidos resistentes ao calor (HK, HP e classes modificadas)

A liga HK-40 (25Cr-20Ni) foi o carro-chefe do reformador de vapor e dos tubos de cracker de etileno por décadas. Oferece boa resistência à oxidação até 1.050°C e resistência à fluência adequada para aplicações de serviço moderado. A classe HP (26Cr-35Ni) amplia esse envelope de desempenho; Ligas modificadas por HP com adições de nióbio (Nb), titânio (Ti) ou tungstênio (W) melhoram ainda mais a vida útil da ruptura por fluência, 30–50% em comparação com HP padrão através da precipitação de fases estáveis de carboneto na matriz de austenita.

Estas ligas são normalmente produzidas por fundição centrífuga para produtos tubulares e fundição estática para acessórios, coletores e caixas de cabeçalho.

Superligas à base de níquel

Para as aplicações petroquímicas mais exigentes — componentes de compressores acionados por turbinas a gás, componentes internos de válvulas de alta temperatura e grades de suporte de catalisador operando acima de 1.100°C — as superligas à base de níquel fornecem a combinação necessária de resistência e resistência à oxidação. As ligas desta classe normalmente contêm 60–75% em peso de níquel com adições de cromo (15–22%), cobalto, molibdênio, alumínio e titânio. A fase precipitada γ′ (gama-prime) confere a essas ligas sua excepcional resistência a altas temperaturas.

A fundição por cera perdida (processo de cera perdida) é a rota de fabricação predominante para componentes petroquímicos complexos de superligas de níquel porque pode atingir paredes finas, passagens internas e tolerâncias rígidas que a geometria exige.

Ligas de ferro e aço com alto teor de cromo

Os componentes sujeitos principalmente ao desgaste e à temperatura moderada - grades de suporte do leito do catalisador, separadores de ciclone em unidades de craqueamento catalítico fluido (FCC), válvulas deslizantes - são frequentemente fundidos a partir de ferros com alto teor de cromo (25-30% em peso de Cr) ou aços resistentes ao desgaste. Esses materiais proporcionam uma dureza de CDH 55–65 e boa resistência à erosão abrasiva, ao mesmo tempo em que permanece econômico para peças fundidas de grandes seções transversais.

Ligas à Base de Cobalto

Ligas à base de cobalto, como as da família Stellite, oferecem superior sulfidação e resistência à corrosão a quente em comparação com ligas à base de níquel em temperaturas equivalentes. Eles são usados ​​para sedes de válvulas, bocais e superfícies de contato de desgaste em serviços de refinaria, onde fluxos contendo enxofre degradariam rapidamente ligas de níquel.

Processos de Fundição Aplicados na Fabricação de Componentes Petroquímicos

Os requisitos de geometria, liga, volume de produção e tolerância dimensional de uma fundição petroquímica determinam qual processo de fundição é mais apropriado. Os quatro processos mais utilizados são:

Fundição Centrífuga

A fundição centrífuga é o processo dominante para a produção de componentes petroquímicos tubulares cilíndricos: tubos de forno, tubos radiantes, tubos de reformador e acessórios de linha de transferência. A liga fundida é despejada em um molde rotativo; força centrífuga – normalmente 60–100g — impulsiona o metal contra a parede do molde, expelindo escória, óxidos e inclusões de gás em direção ao furo, onde podem ser removidos por usinagem.

O resultado é um tubo com microestrutura densa e direcionalmente solidificada na OD (face quente) e uma estrutura mais limpa e homogênea na ID. Uniformidade da espessura da parede de ±5% é rotineiramente alcançado. Comprimentos de tubo de até 6 metros e diâmetros externos de 50 mm a 600 mm podem ser produzidos em um único vazamento.

Fundição de Investimento (Processo de Cera Perdida)

A fundição de precisão produz peças fundidas petroquímicas com formato quase final com excepcional precisão dimensional - tolerâncias lineares de ±0,1 a ±0,3 mm são alcançáveis — e excelente acabamento superficial (Ra 1,6–6,3 µm como fundido). O processo é ideal para geometrias complexas: bicos de queimadores, palhetas giratórias, impulsores acionados por turbina e acessórios de instrumentos que exigiriam usinagem extensiva se produzidos por outros métodos.

Um padrão de cera do componente é revestido com pasta cerâmica em múltiplas camadas (normalmente de 7 a 12 camadas) para construir um molde de casca. A cera é derretida, o invólucro é queimado até atingir a dureza cerâmica e a liga é fundida sob vácuo ou atmosfera controlada para evitar a oxidação de elementos de liga reativos, como alumínio e titânio.

Fundição em Areia

Para peças fundidas petroquímicas grandes e relativamente simples – corpos de válvulas, carcaças de bombas, blocos coletores e flanges grandes – a fundição em areia continua sendo o processo mais econômico. Areia verde, areia ligada com resina furânica ou moldes de areia cerâmica acomodam uma ampla variedade de ligas e pesos de peças de alguns quilogramas a várias toneladas. As tolerâncias dimensionais são mais amplas do que a fundição de precisão (normalmente CT8–CT12 conforme ISO 8062 ), mas isso é aceitável para corpos retentores de pressão que serão usinados em superfícies críticas.

Fundição por gravidade estática em moldes permanentes

Algumas peças fundidas petroquímicas de médio volume – acessórios para tubos padrão, redutores e cotovelos em ligas resistentes ao calor – são produzidas em moldes metálicos permanentes (grafite ou aço usinado) por vazamento por gravidade. A fundição em molde permanente proporciona uma taxa de resfriamento mais rápida do que a fundição em areia, produzindo um tamanho de grão mais fino e propriedades mecânicas um pouco melhores, com investimento moderado em ferramentas em comparação com matrizes de microfusão.

Principais produtos de fundição petroquímica e suas funções

A tabela a seguir resume as categorias mais importantes de produtos de fundição petroquímica, suas ligas típicas, condições de serviço e processos de fundição:

O Processo de Fabricação de Fundição Petroquímica: Passo a Passo

A produção de uma peça fundida petroquímica de alta qualidade envolve uma sequência rigorosa de etapas de engenharia, metalurgia e qualidade. Um fluxo de trabalho típico, desde o recebimento do pedido até a remessa, ocorre da seguinte forma:

1. Design de material e liga — a composição da liga é definida com base na temperatura de serviço, ambiente fluido, pressão de projeto e vida útil de projeto exigida. A composição é verificada em relação a especificações como ASTM A297, ASTM A351 ou padrões proprietários.
2. Preparação de molde ou ferramental — para fundição centrífuga, são preparados moldes de aço com diâmetro de furo correto; para microfusão, ferramentas de injeção de cera são usinadas; para fundição em areia, é fabricado equipamento padrão.
3. Preparação de carga e fusão — as matérias-primas (metais virgens, ligas mestras e devoluções aprovadas) são pesadas e carregadas em fornos de indução ou de arco elétrico. A química do fundido é verificada por espectrometria de emissão óptica (OES) antes da batida.
4. Derramamento e solidificação — o fundido verificado é vazado no molde sob condições controladas (temperatura, velocidade e atmosfera). Para fundição centrífuga, a velocidade de rotação do molde é definida para atingir a força G necessária para a densidade da liga e a espessura da parede do tubo.
5. Shakeout, remoção de canais e limpeza áspera — após solidificação e resfriamento controlado, a peça fundida é removida do molde, as comportas e os risers são cortados e as incrustações superficiais são removidas por jateamento ou retificação.
6. Tratamento térmico — a maioria das peças fundidas petroquímicas são submetidas a recozimento em solução (normalmente 1.050–1.200°C seguido de têmpera rápida) para dissolver fases secundárias indesejadas e restaurar a ductilidade. Algumas classes recebem tratamentos de envelhecimento para precipitar carbonetos fortalecedores.
7. Usinagem — superfícies críticas (furos de tubos, faces de flanges, preparações de extremidades de solda) são usinadas de acordo com tolerâncias de desenho. Para tubos fundidos centrifugamente, o furo é normalmente usinado para remover a camada superficial interna segregada.
8. Ensaios não destrutivos (END) — as peças fundidas são inspecionadas por testes radiográficos (RT), testes ultrassônicos (UT), testes de líquido penetrante (PT) e testes de partículas magnéticas (MT), conforme aplicável ao padrão do produto e às especificações do cliente.
9. Teste de pressão hidrostática — os produtos tubulares são testados hidrostaticamente em 1,5× pressão de projeto (ou de acordo com o código aplicável) para confirmar a estanqueidade e a integridade estrutural.
10. Documentação e rastreabilidade — relatórios de testes de materiais (MTRs), registros de tratamento térmico, relatórios de inspeção dimensional e certificados de END são compilados e emitidos com a remessa para apoiar o sistema de gestão de qualidade do cliente.

Padrões críticos de qualidade e certificações para peças fundidas petroquímicas

As peças fundidas petroquímicas utilizadas em serviços de suporte de pressão devem atender aos padrões reconhecidos internacionalmente. Os mais referenciados incluem:

• ASTM A297 — Especificação Padrão para Fundições de Aço, Ferro-Cromo e Ferro-Cromo-Níquel, Resistentes ao Calor, para Aplicação Geral. Abrange ligas de grau HF, HH, HK, HP e HT usadas em conexões de tubos de fornos.
• ASTM A351/A351M — Fundições Austeníticas para Peças que Contêm Pressão. Abrange CF3, CF8, CF8M e classes relacionadas para válvulas e conexões de pressão em temperaturas elevadas.
• ASTM A608 — Tubulação de alta liga de ferro fundido, cromo e níquel centrifugamente para aplicação de pressão em altas temperaturas. O principal padrão para tubos de forno HP, HK e HT fundidos centrifugamente.
• ASME BPVC Seção II, Parte A — Especificações de materiais referenciadas no projeto de códigos de vasos de pressão e tubulações de pressão, incluindo valores de tensão admissíveis para ligas resistentes ao calor em temperaturas elevadas.
• NACEMR0175/ISO 15156 — Materiais para utilização em ambientes contendo H₂S na produção de petróleo e gás; define limites de dureza e requisitos de qualificação de materiais para evitar fissuras por tensão de sulfeto (SSC).
• EN 10295 — Norma europeia para peças fundidas de aço resistentes ao calor; equivalente à família ASTM A297 e amplamente referenciado para projetos de refinarias europeus.
• Gestão da qualidade ISO 9001 / ISO/TS — sistemas de gestão da qualidade da fundição; os usuários finais petroquímicos normalmente exigem a certificação ISO 9001 de terceiros como qualificação básica do fornecedor.
• PED 2014/68/EU (Diretiva de Equipamentos de Pressão) — para peças fundidas fornecidas a projetos de refinarias e fábricas de produtos químicos sediados na UE, a marcação CE ao abrigo da PED é exigida para componentes de retenção de pressão acima dos limites de tamanho e pressão definidos.

Microestrutura e seu papel no desempenho da fundição petroquímica

O desempenho a longo prazo de uma peça fundida petroquímica é determinado não apenas pela sua composição química, mas pela microestrutura que se desenvolve durante a solidificação e o tratamento térmico. As principais características microestruturais e seu significado de engenharia incluem:

Morfologia e distribuição de carbonetos

Nas ligas HP e HK, os carbonetos de cromo (M₂₃C₆) precipitam nos limites dos grãos durante a solidificação e serviço. Uma rede de metal duro parcialmente descontínua e bem distribuída fornece reforço de contorno de grão que resiste à fluência. No entanto, se os carbonetos formarem uma película contínua em torno dos limites dos grãos – uma condição promovida pelo resfriamento lento – eles criam um caminho frágil para a fratura intergranular. O controle da taxa de resfriamento da fundição e a temperatura de recozimento da solução são essenciais para alcançar a morfologia desejada do metal duro.

Tamanho do grão

Para resistência à fluência em altas temperaturas, um estrutura de grão grosso (tamanho de grão ASTM 1–3) é geralmente preferido porque menos contornos de grão significa menos deslizamento de contorno de grão por unidade de deformação por fluência. A fundição centrífuga produz um grão naturalmente mais grosso no diâmetro externo (resfriamento mais lento contra a face externa do molde) e um grão mais fino no diâmetro interno - a zona de grão do diâmetro interno é normalmente usinada para aplicações em tubos que suportam pressão.

Formação de Fase Sigma

A fase Sigma (σ), um composto intermetálico frágil rico em cromo, ferro e molibdênio, pode se formar em peças fundidas austeníticas expostas a temperaturas entre 600°C e 900°C por longos períodos. Sua formação reduz drasticamente a tenacidade e a ductilidade. O controle cuidadoso da composição – particularmente limitando o silício e reduzindo o teor de ferrita – minimiza o risco de formação de fase sigma ao longo da vida útil de uma peça fundida petroquímica.

Fundição Petroquímica em Segmentos Específicos da Indústria

Produção de Etileno e Olefinas

Os fornos de craqueamento a vapor para produção de etileno representam a maior aplicação de tubos de liga resistentes ao calor fundidos centrifugamente. Um único cracker de etileno pode conter 600 a 1.200 conjuntos de tubos , cada um consistindo em múltiplas seções de tubo fundidas centrifugamente soldadas de ponta a ponta. A meta típica de vida útil do projeto é 100.000 horas , e a substituição dos tubos — uma atividade de parada programada — é programada para coincidir com outras manutenções planejadas para minimizar a perda de produção. Ligas HP-Micro avançadas com adições de microligas de Nb, Ti e Zr podem atingir vidas úteis de ruptura por fluência 2 a 3 vezes mais do que o HP padrão em temperaturas operacionais equivalentes.

Produção de Hidrogênio (Reforma de Metano a Vapor)

Nos fornos de reforma a vapor de metano (SMR), centenas de tubos reformadores preenchidos com catalisador de níquel operam em temperaturas externas superiores a 950°C e pressões internas de 20–40 bar . Esses tubos estão entre os componentes de fluência mais carregados na indústria de processos. Tubos de grau HK ou HP fundidos centrifugamente com espessuras de parede precisamente correspondentes ao cálculo do projeto de ruptura por tensão são a solução padrão. Mesmo pequenos desvios de composição – por exemplo, um teor de carbono 0,03% em peso abaixo da especificação – podem reduzir a tensão de ruptura de 100.000 horas a 900°C em 5–8 MPa , uma penalidade significativa em um projeto com tensão limitada.

Unidades de Craqueamento Catalítico Fluido (FCC)

Unidades FCC em refinarias de petróleo convertem gasóleo pesado em gasolina, diesel e GLP, entrando em contato com o catalisador quente a temperaturas próximas 700–800°C . Os componentes internos - separadores de ciclone, tubos verticais, dispositivos de terminação de riser e válvulas deslizantes - são expostos simultaneamente a altas temperaturas, partículas abrasivas de catalisador e fluxos contendo enxofre. Fundições de ferro com alto teor de cromo e peças fundidas em areia de aço resistente ao calor são amplamente utilizadas em componentes internos da FCC por sua combinação de resistência ao desgaste e à corrosão.

Energia térmica e recuperação de calor residual

Além das usinas petroquímicas tradicionais, as peças fundidas resistentes ao calor desempenham um papel igualmente importante em usinas elétricas movidas a carvão e a gás, onde coletores de superaquecedores, carcaças de turbinas e acessórios de caldeiras operam em temperaturas de até 620°C a 250 bar em unidades ultra-supercríticas (USC). Os aços ferríticos e ligas austeníticas resistentes à fluência usados ​​nessas aplicações compartilham os mesmos princípios fundamentais de engenharia das peças fundidas petroquímicas.

Comparando Ligas Fundidas Petroquímicas: Visão Geral do Desempenho

Métodos de testes não destrutivos para peças fundidas petroquímicas

A natureza crítica para a segurança das peças fundidas petroquímicas em serviços sob pressão torna o END uma parte indispensável do ciclo de fabricação e inspeção em serviço. Os principais métodos e suas aplicações em fundições petroquímicas são:

• Teste Radiográfico (RT) — Imagens de raios X ou raios gama revelam defeitos volumétricos internos, como porosidade, cavidades de contração e inclusões. Exigido pela ASTM A351 para fundições sob pressão; os critérios de aceitação são definidos pela ASTM E446 (radiografias de referência para peças fundidas de aço de até 2 polegadas de espessura).
• Teste Ultrassônico (UT) — o UT pulso-eco detecta defeitos planos (rachaduras, laminações) e pode medir a espessura da parede. O UT de matriz faseada (PAUT) fornece imagens transversais de paredes de tubos fundidos centrifugamente, detectando zonas de segregação e fechamentos a frio em resoluções não alcançáveis ​​com o UT convencional de sonda única.
• Teste de Líquido Penetrante (PT) — detecta trincas superficiais em materiais não magnéticos, incluindo aço inoxidável austenítico e peças fundidas de liga de níquel. Sensibilidade a fissuras tão estreitas quanto 1 µm é alcançável com penetrantes de corantes fluorescentes sob iluminação UV.
• Teste de Partículas Magnéticas (MT) — aplicável a peças fundidas de aço ferrítico; detecta trincas superficiais e próximas à superfície usando vazamento de fluxo magnético. Não aplicável a peças fundidas totalmente austeníticas ou de liga de níquel.
• Inspeção Dimensional — máquinas de medição por coordenadas (CMMs), varredura a laser e medição manual verificam se a espessura da parede, diâmetro externo, diâmetro interno, comprimento, retilineidade e dimensões de preparação final atendem aos requisitos de desenho e às tolerâncias de código aplicáveis.
• Identificação Positiva de Material (PMI) — A fluorescência de raios X (XRF) ou a espectrometria de emissão óptica (OES) na superfície de fundição acabada confirmam que a liga correta foi usada — uma verificação crítica em fundições multiligas, onde a mistura de materiais pode levar a falhas catastróficas em serviço.

Tecnologia Jiangsu Huaye: Fabricante e fábrica de peças fundidas petroquímicas

Tecnologia Co. de Jiangsu Huaye, Ltd. é uma empresa de alta tecnologia e fabricante estabelecido de peças fundidas petroquímicas localizado no Parque Industrial, cidade de Dongxing, cidade de Jingjiang, província de Jiangsu, com capital social de 34,917 milhões de RMB . A empresa é especializada na produção de ligas de alta temperatura, ligas resistentes ao desgaste em alta temperatura, ligas resistentes ao calor em alta temperatura e ligas resistentes à corrosão em alta temperatura - precisamente as famílias de materiais que as aplicações petroquímicas, de refinaria e de energia térmica exigem.

Como fabricante de peças fundidas petroquímicas e como fábrica de peças fundidas petroquímicas que atende aos mercados globais, a Jiangsu Huaye Technology oferece um portfólio abrangente de produtos que atende a todo o espectro de requisitos de componentes para altas temperaturas:

• Fundições de superligas e ligas forjadas de alta temperatura — para componentes de pressão aeroespaciais, marítimos e petroquímicos exigentes.
• Conjuntos de três rolos e seis braços — conjuntos fundidos de precisão usados em linhas de processamento de tubos e tiras.
• Tubos radiantes — tubos de liga resistente ao calor fundidos centrifugamente para sistemas de aquecimento de fornos industriais, proporcionando aquecimento indireto eficiente em atmosferas controladas.

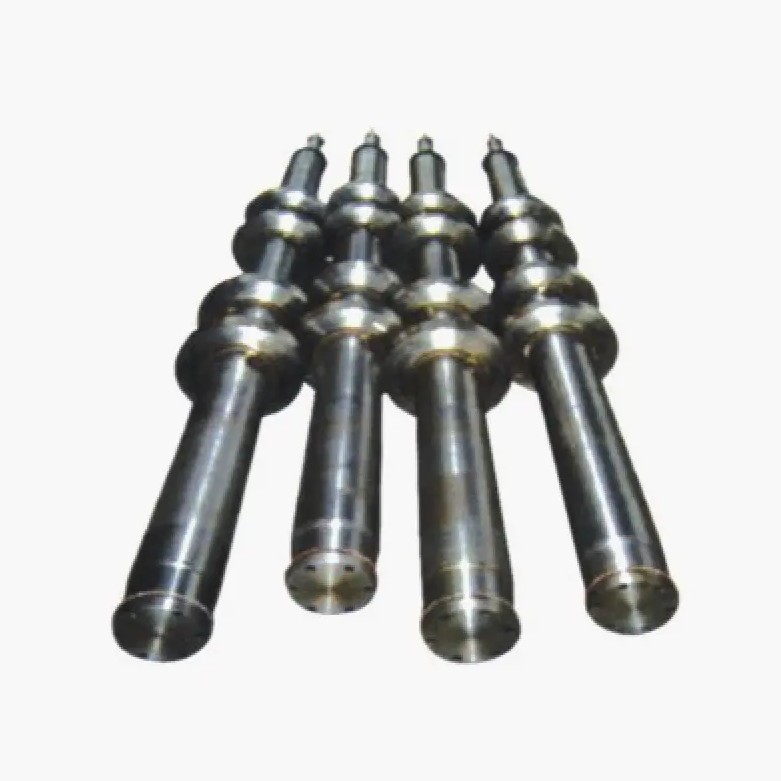

• Rolos de forno com economia de energia — projetado para linhas contínuas de recozimento e galvanização na indústria de processamento de tiras de aço.
• Cestas e bandejas de materiais — peças fundidas resistentes ao calor para fornos de tratamento térmico descontínuos em aplicações metalúrgicas e de fabricação de componentes.
• Mangas de eixo, braços de suporte e peças fundidas estruturais relacionadas — proporcionando resistência ao desgaste e a altas temperaturas em equipamentos de fornos rotativos e estáticos.
• Fornos industriais que economizam energia — soluções completas de fornos integrando peças fundidas resistentes ao calor da própria empresa com tecnologia avançada de combustão e controle.

Esses produtos são fornecidos a clientes dos setores aeroespacial, naval, petroquímico, energia térmica, metalurgia e processamento de tiras de aço — setores que impõem alguns dos mais rigorosos requisitos de qualidade dimensional e de materiais na fabricação. Os recursos integrados da Jiangsu Huaye Technology — abrangendo projeto de ligas, produção de fundição, usinagem, tratamento térmico, END e montagem de fábrica — permitem que a empresa forneça soluções completas em vez de peças fundidas brutas, encurtando as cadeias de fornecimento e reduzindo o risco total do projeto para operadores de plantas petroquímicas e empreiteiros de engenharia em todo o mundo.

Selecionando um fornecedor de peças fundidas petroquímicas: principais critérios de avaliação

Engenheiros e profissionais de compras que avaliam fornecedores de fundição petroquímica devem avaliar as seguintes capacidades e credenciais:

1. Experiência em ligas e controle de composição — a fundição funde rotineiramente os tipos de liga específicos necessários (HK, HP-Nb, 35Cr-45Ni, superligas de níquel)? Solicite evidências de espectrometria OES interna e controle estatístico de processo sobre química de fusão.
2. Capacidade do processo de fundição — verificar se a fundição possui o processo correto (centrífuga, investimento, areia) para a geometria do componente e se o equipamento está em condições calibradas e mantidas.
3. Tratamento térmico facilities — controlled-atmosphere furnaces with calibrated thermocouples traceable to national standards are essential for repeatable microstructure development. Verify furnace uniformity survey (AMS 2750 or equivalent) compliance.
4. NDT accreditation — NDT personnel should hold Level II or Level III certification per ASNT SNT-TC-1A or EN ISO 9712. Radiographic facilities should have current radiation source licenses.
5. Traceability and documentation — full heat traceability from raw material to finished casting, with material test reports, heat treatment records, and NDT certificates issued as standard.
6. Third-party certification — ISO 9001 quality management certification is the baseline; sector-specific approvals (ASME "U" stamp, PED notified body approval) add further assurance for pressure equipment applications.
7. References and service history — request references from comparable petrochemical plant operators; cast tube life data from operating furnaces is the most compelling evidence of alloy and process capability.

Frequently Asked Questions About Petrochemical Casting

What is the difference between a casting and a forging in petrochemical applications?

Castings are produced by pouring molten metal into a mold; forgings are produced by mechanically working solid metal under pressure. Castings offer greater design freedom for complex shapes and can accommodate alloys that are difficult to forge (such as highly alloyed heat-resistant grades). Forgings typically have superior tensile strength and toughness due to the wrought, work-hardened microstructure. In petrochemical applications, centrifugally cast tubes are preferred for furnace service due to their wall-thickness uniformity and coarse grain creep resistance; forgings are used for flanges, valve bodies, and fittings where impact toughness and weldability are priorities.

How long do petrochemical castings typically last in service?

Design life targets vary by application. Ethylene cracker and steam reformer tubes are typically designed for 100.000 horas (approximately 11 years) of continuous operation. In practice, actual tube life can range from 60,000 to over 150,000 hours depending on operating temperature accuracy, decoking frequency, feedstock sulfur content, and tube alloy quality. Static castings such as valve bodies and flanges often outlast the plant's intended 30-year design life if correctly specified and maintained.

Can petrochemical castings be repaired by welding?

Weld repair of heat-resistant austenitic castings is possible but requires careful procedure development because the alloys are susceptible to hot cracking and strain-age cracking in the heat-affected zone. Repairs must use matching or overmatching filler metals and, for HP and higher alloys, preheat and post-weld heat treatment to restore the microstructure. For furnace tubes in creep service, weld repairs are generally not accepted for pressure-bearing zones; replacement is the standard approach.

What is the role of silicon in petrochemical casting alloys?

Silicon (Si) additions of 1.5–2.5 wt% are included in many petrochemical casting alloys — particularly those intended for carburizing service — because Si forms a dense SiO₂ sub-layer beneath the Cr₂O₃ surface oxide, acting as a secondary barrier to carbon ingress. However, silicon also reduces creep ductility and promotes sigma phase formation, so its content must be carefully balanced against these negative effects.
